欧姆龙PLC

< >

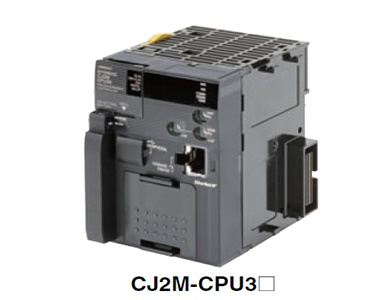

欧姆龙PLC CJ2M-CPU11可编程逻辑控制器

我司代理欧姆龙PLC CJ2M-CPU11.欧姆龙PLC CJ2M-CPU11有数字量输出入模块、模拟量输出入模块、通讯模块等.型号齐全、库存充足,拥有精湛技术团队,可按需定制自控系统、协助安装调试及售后,欢迎咨询选购。

在线咨询查询价格

相关产品: 欧姆龙PLC CJ1M-CPU12可编程逻辑控制器; 欧姆龙PLC CJ2M-CPU11可编程逻辑控制器; 欧姆龙PLC CJ1M-CPU22可编程逻辑控制器; 欧姆龙可编程逻辑控制器 PLC CJ1W-ID201

产品介绍: 立即咨询; 手机扫一扫

　　不再有升级烦恼的技术创新作为一个先进的设备制造厂家，您需要不断提高设备的智能化和柔性化，以保持市场竞争力。同时，您还需要确保该设备从第一次使用开始就自始至终地完美运作，万无一失。

　　CJ2是模块控制器领域的市场领导者多年丰富经验的结晶，代表着控制器设计的一个合乎逻辑的新篇章。它提供优越的性能、更快的I/O响应以及超级可扩展性，因此，您只需拥有一个系列。此外，您可以更快、更轻松地完成编程、调试任务，网络也变得更快速，更易于操作。

　　欢迎使用全新欧姆龙PLC CJ2系列：致力于向你提供不再有升级烦恼的技术创新。CJ2除了可以直接替代任何CJ1 CPU之外，它还可以提供以下显著优点：

　　开放性　　
通过具有EtherNet/IP数据链接功能的标准Ethernet端口进行数据通信。

　　高级运动控制
　　CJ2单元支持多轴同步控制，可以替代昂贵的运动控制器。

　　高速
　　更快速的程序执行和直接的I/O刷新实现了灵活的设备控制。

　　一通百通
　　由于所有PLC系列中各式各样的CPU均采用了统一的体系结构，所以您只需学习一个系列，一通百通。

　　高度灵活性
　　利用可兼容CJ1系列I/O单元种类的多样化(近100种)让PLC满足您的需求。

产品参数

项目		CJ2M-
		CPU1□	CPU3□
防护		柜内安装型
接地		低于100Ω
CPU单元外形尺寸		90 mm × 75 mm × 31 mm	90 mm × 75 mm × 62 mm
质量*1		130g或更少	190g 或更少*2
电流消耗		DC5V， 0.5A	DC5V， 0.7A
操作环境	使用环境温度	0～55°C
	使用环境湿度	10%～90% (无结露)
	环境	必须远离腐蚀性气体。
	存储环境温度	-20～70°C (不包括电池)
	海拔高度	2,000m或更少
	污染度	2或更少：符合JIS B3502和IEC 61131-2标准
	抗干扰性	电源线2kV (符合IEC 61000-4-4标准。)
	过电压类别	类别2：符合JIS B3502和IEC 61131-2标准。
	EMC抗扰度电平	B区
	耐振动	符合IEC60068-2-6标准 5～8.4Hz，振幅3.5mm；8.4～150Hz 100分钟内X、Y和Z轴方向加速度9.8m/s² (每10分钟10次扫频 = 100分钟(总计))
	耐冲击	符合IEC60068-2-27标准 147m/s²， X、Y和Z轴方向3倍(继电器输出单元100m/s²)
电池	寿命	25°C时5年
	质量	约10ｇ
	型号	CJ1W-BAT01
适用标准		符合cULus、NK、LR和EC指令。

一般规格

项目		CJ2H-
		CPU64-EIP	CPU65-EIP	CPU66-EIP	CPU67-EIP	CPU68-EIP
防护		柜内安装型
接地		低于100Ω
CPU装置外形尺寸		90 mm × 65 mm × 80 mm (H × D × W)
质量*		280g或更少
电流消耗		DC5V， 0.82 A
使用环境	使用环境温度	0～55°C
	使用环境湿度	10%～90% (无结露)
	环境	必须远离腐蚀性气体
	存储环境温度	-20～70°C (不包括电池)
	海拔高度	2,000m或更少
	污染度	2或更少：符合JIS B3502和IEC 61131-2标准。
	抗干扰性	电源线2kV (符合IEC 61000-4-4标准。)
	过电压类别	类别2 ：符合JIS B3502和IEC 61131-2标准。
	EMC抗扰度电平	B区
	耐振动	符合IEC60068-2-6标准。 5～8.4Hz，振幅3.5mm；8.4～150Hz 100分钟内X、Y和Z轴方向加速度9.8m/s² (每10分钟10次扫频 = 100分钟(总计))
	耐冲击	符合IEC60068-2-27标准。 147m/s²， X、Y和Z轴方向3倍(中继器输出单元100 m/s² )
电池	寿命	25°C时5年
	质量	约10g
	型号	CJ1W-BAT01
适用标准		符合cULus、NK、LR和EC指令。

一般规格

项目		CJ2H
		CPU64	CPU65	CPU66	CPU67	CPU68
防护		柜内安装型
接地		低于100Ω
CPU装置外形尺寸		90mm × 65mm × 49mm (H × D × W)
质量 *		190g或更少
电流消耗		DC5V， 0.42A
使用环境	使用环境温度	0～55°C
	使用环境湿度	10%～90% (无结露)
	环境	必须远离腐蚀性气体。
	存储环境温度	-20～70°C (不包括电池)
	海拔高度	2,000m或更少
	污染度	2或更少：符合JIS B3502和IEC 61131-2标准。
	抗干扰性	电源线2kV (符合IEC 61000-4-4标准。)
	过电压类别	类别2 ：符合JIS B3502和IEC 61131-2标准。
	EMC抗扰度电平	B区
	耐振动	符合IEC60068-2-6标准。 5～8.4Hz，振幅3.5mm；8.4～150Hz 100分钟内X、Y和Z轴方向加速度9.8m/s²(每10分钟10次扫频 = 100分钟(总计))
	耐冲击	符合IEC60068-2-27标准。 147m/s²，X、Y和Z轴方向3倍(中继器输出单元100m/s²)
电池	寿命	25°C时5年
	质量	约10g
	型号	CJ1W-BAT01
适用标准		符合cULus、NK、LR和EC指令。

*包括端盖和电池的质量。
性能规格

项目			CJ2H
			CPU64	CPU65	CPU66	CPU67	CPU68
用户存储器			50K步	100K步	150K步	250K步	400K步
I/O位数			2,560位
处理速度	共通处理时间*1		通常模式： 100μs
	执行时间		基本指令： 0.016μs (最小值) ；专用指令： 0.048μs (最小值)
	中断	I/O中断和外部中断	中断任务启动时间： 26μs或17μs * 循环任务的返回时间： 11μs或8μs * * 使用高速中断功能时
		定时中断	中断任务启动时间： 22μs或13μs * 循环任务的返回时间： 11μs或8μs * * 使用高速中断功能时
可连接单元最大数			每个CPU装置或扩展装置上的总数：最多10个单元；每个PLC上的总数：最多40个单元
扩展装置的最大数			最多3个
CIO区	I/O区		2,560位(160字) ：字CIO 0000至CIO 0159
	链接区域		3,200位(200字) ：字CIO 1000至CIO 1199
	同步数据刷新区域		1,536位(96字) ：字CIO 1200至CIO 1295
	CPU总线单元继电器		6,400位(400字) ：字CIO 1500至CIO 1899
	高功能I/O单元继电器		15,360位(960字) ：字CIO 2000至CIO 2959
	DeviceNet继电器		9,600位(600字) ：字CIO 3200至CIO 3799
	内部I/O区		3,200位(200字) ：字CIO 1300至CIO 1499 37,504位(2,344字) ：字CIO 3800至CIO 6143 不能用于外部I/O。
W继电器			8,192位(512字) ：字W000至W511 不能用于外部I/O。
保持继电器			8,192位(512字) ：字H000至H511 关闭PLC或变更操作模式时此继电器的位保持其ON/OFF状态。字H512至H1535 ：这些字只可用于功能块。只可用于功能块实例(例如，仅针对功能块的内部变量分配)。
特殊辅助继电器			可读/不可写： 31,744位(1,984字) • 7,168位(448字) ：字A0至A447 • 24,576位(1,536字) ：字A10000~A11535 * 可读/可写： 16,384位(1,024字)，字A448~A1471 * * CPU总线单元、高功能I/O单元、PT和不支持CJ2 CPU单元的支持软件无法访问A960至A1471以及A10000 至A11535。
临时继电器			16位： TR0至TR15
定时器继电器			4,096定时器数量(T0000至T4095 (不同于计数器))
计数器区			4,096计数器数量(C0000至C4095 (不同于定时器))
DM区			32k字 * 高功能I/O单元的DM区字： D20000至D29599 (100字 × 96个单元) CPU总线单元的DM区字： D30000至D31599 (100字 × 16单元) * 扩展EM区的位可以按位或字寻址。CPU总线单元、高功能I/O单元、PT和不支持CJ2 CPU单元的支持软件无法寻址这些位。
EM区			32k字/存储库 × 最多25个存储库： E00_00000~E18_32767以下1 2 1. 扩展EM区的位可以按位或字寻址。CPU总线单元、高功能I/O单元、PT和不支持CJ2 CPU单元的支持软件无法寻址这些位。 2. CPU总线单元、高功能I/O单元、PT和不支持CJ2 CPU单元的支持软件无法访问EM存储库D～18。 *3. 通过在参数设定中指定启动存储库，可支持强制设定/复位为EM区。(单元Ver.1.2或更高版本)
			32K字 × 4个存储库	2K字 × 4个存储库	32K字 × 10个存储库	32K字 × 15个存储库	32K字 × 25个存储库
	强制设定/复位启用的存储库	使用EM强制设定/复位功能时 *3	存储库0~3	存储库0~3	存储库0~9	存储库0~E	存储库0~18
		指定自动地址分配时	存储库3	存储库3	存储库6~9	存储库7~E	存储库11~18
指数寄存器			IR0至IR15 这些是存储PLC存储地址的特殊寄存器以进行间接寻址。(设定指数寄存器时要使其在每个任务中都是唯一的或者要使得所有任务都可以共享指数寄存器。)
循环执行任务标志区域			128个标志
存储卡			128MB、256MB或512MB
操作模式			编程模式：不执行程序。在此模式程序执行之前可以执行准备。监控模式：执行程序，此模式启用了一些操作，如在线编辑、变更I/O存储器中的现有值。运行模式：执行程序。这是通常的操作模式。
操作模式			通常模式
编程语言			体形逻辑(LD)、时序功能图(SFC)、 ST语言(ST)以及指令列表(IL)
功能块	最大定义数		2,048
	实例最大数		2,048
任务	任务类型		循环执行任务中断任务(电源OFF中断任务、定时中断任务、I/O中断任务以及外部中断任务)

CPU型号

CJ2M CPU单元（内置EtherNet/IP）

产品名称	规格						电流消耗(A)		型号	标准
	I/O容量/可安装单元 (扩展装置)	程序容量	数据存储容量	LD指令执行时间	EtherNet/IP功能	选件板凹槽	5 V	24 V
CJ2M (内置EtherNet/IP) CPU单元	2,560点/40个单元(3扩展装置以下)	60K步	160K字 (DM：32K字，EM：32K字 ×4个存储库)	0.04 μs	是	是	0.7(参见注释)	-	CJ2M-CPU35	UC1, N, L, CE
		30K步							CJ2M-CPU34
		20K步	64K字 (DM：32K字，EM：32K字 ×1个存储库)						CJ2M-CPU33
		10K步							CJ2M-CPU32
		5K步							CJ2M-CPU31

注：使用串行通信选件板(CP1W-CIF01/CIF11/CIF12-V1)时，分别增加0.005A、0.030A和0.075A。
　　使用NT-AL001 RS-232C/RS-422A适配器时，每个单元增加0.15A。
　　使用CJ1W-CIF11 RS-422A适配器时，每个单元增加0.04A。
　　使用NV3W-M□20L(-V1)可编程终端时，每个单元增加0.20A。

CJ2M CPU单元

产品名称	规格						电流消耗(A)		型号	标准
	I/O容量/可安装单元 (扩展装置)	程序容量	数据存储器容量	LD指令执行时间	EtherNet/IP功能	选件板凹槽	5 V	24 V
CJ2M CPU单元	2,560点/40个单元(3扩展装置以下)	60K步	160K字(DM：32K字EM：32K字×4个存储库)	0.04 μs	-	-	0.5(参见注释)	-	CJ2M-CPU15	UC1, N, L, CE
		30K步							CJ2M-CPU14
		20K步	64K字(DM：32K字，EM：32K字 ×1个存储库)						CJ2M-CPU13
		10K步							CJ2M-CPU12
		5K步							CJ2M-CPU11

注：使用NT-AL001 RS-232C/RS-422A适配器时，每个单元增加0.15A。
使用CJ1W-CIF11 RS-422A适配器时，每个单元增加0.04A。
使用NV3W-M□20L(-V1)可编程终端时，每个单元增加0.20A。

CJ2H （内置EtherNet/IP） CPU单元

产品名称	规格				电流消耗(A)		型号	标准
	I/O容量/可安装单元型号标准 (扩展装置)	程序容量	数据存储容量	LD指令执行时间	5 V	24 V
CJ2H (内置 EtherNet/IP) CPU单元	2,560点/40单元 (最多3个扩展装置)	400K 步	832K字 DM ： 32K字 EM ： 32K字 × 25个存储库	0.016 μs	0.82（参见注释）	---	CJ2H-CPU68-EIP	UC1, N, L, CE
		250K 步	512K字 DM ： 32K字 EM ： 32K字 × 15个存储库				CJ2H-CPU67-EIP
		150K 步	352K字 DM ： 32K字 EM ： 32K字 × 10个存储库				CJ2H-CPU66-EIP
		100K 步	160K字 DM ： 32K字 EM ： 32K字 × 4个存储库				CJ2H-CPU65-EIP
		50K 步	160K字 DM ： 32K字 EM ： 32K字 × 4个存储库				CJ2H-CPU64-EIP

注：使用NT-AL001 RS-232C/RS-222A适配器时，每个适配器增加0.15A。
　　使用CJ1W-CIF11 RS-422A适配器时，每个适配器增加0.04A。
　　使用NV3W-M□20L可编程终端时，每个单元增加0.20A。

CJ2H CPU单元

产品名称	规格				电流消耗(A)		型号	标准
	I/O容量/ 可安装单元 (扩展装置)	程序容量	数据存储容量	LD指令执行时间	5V	24V
CJ2H CPU单元	2,560点/40单元 (最多3个扩展装置)	400K步	832K字 DM ： 32K字 EM ： 32K字 × 25个存储库	0.016 μs	0.42 （参见注释）	-	CJ2H-CPU68	UC1、N、 L、 CE
		250K步	512K字 DM ： 32K字 EM ： 32K字 × 15个存储库				CJ2H-CPU67
		150K步	352K字 DM ： 32K字 EM ： 32K字 × 10个存储库				CJ2H-CPU66
		100K步	160K字 DM ： 32K字 EM ： 32K字 × 4个存储库				CJ2H-CPU65
		50K步	160K字 DM ： 32K字 EM ： 32K字 × 4个存储库				CJ2H-CPU64
