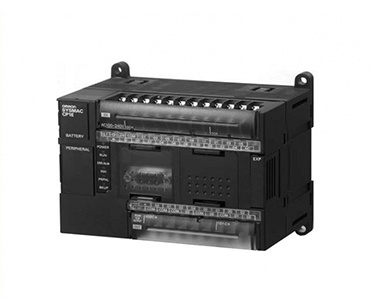

欧姆龙PLC 是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC已经广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，它具有高可靠性、抗干扰能力强、功能强大、灵活，易学易用、体积小，重量轻，价格便宜的特点。
产品参数
一般规格
| 类型 | AC电源型号 | DC电源型 | |
| 型号 | CP1E-□□S□D□-A CP1E-□□□D□-A | CP1E-□□□S□D□-D CP1E-□□□D□-D | |
| 构造 | 控制柜内置型 | ||

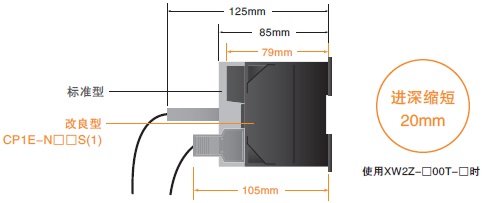

| 外形 高度×厚度×宽度 | E/N/NA□□型 10点输入输出型(CP1E-E10D□-□)：90mm(＊1)×85mm(＊2)×66mm 14/20点输入输出型(CP1E-□14/20D□-□)：90mm(＊1)×85mm(＊2)×86mm 30点输入输出型(CP1E-□30D□-□)：90mm(＊1)×85mm(＊2)×130mm 40点输入输出型(CP1E-□40D□-□)：90mm(＊1)×85mm(＊2)×150mm 60点输入输出型(CP1E-N60D□-□)：90mm(＊1)×85mm(＊2)×195mm 模拟内置20点输入输出型(CP1E-NA20D□-□)：90mm(＊1)×85mm(＊2)×130mm E/N□□S(1)型 14/20点输入输出型(CP1E-E14/20SD□-□)：90mm(＊1)×79mm(＊2)×86mm 30点输入输出型(CP1E-□30S(1)D□-□)：90mm(＊1)×79mm(＊2)×130mm 40点输入输出型(CP1E-□40S(1)D□-□)：90mm(＊1)×79mm(＊2)×150mm 60点输入输出型(CP1E-□60S(1)D□-□)：90mm(＊1)×79mm(＊2)×195mm | ||
| 重量 | 10点输入输出型(CP1E-E10D□-□)：300g以下 14点输入输出型(CP1E-□14(S)D□-□)：360g以下 20点输入输出型(CP1E-□20(S)D□-□)：370g以下 30点输入输出型(CP1E-□30(S□)D□-□)：600g以下 40点输入输出型(CP1E-□40(S□)D□-□)：660g以下 60点输入输出型(CP1E-□60(S□)D□-□)：850g以下 模拟内置20点输入输出型(CP1E-NA20D□-□)：680g以下 | ||
| 电源规格 | 电源电压 | AC100～240V 50/60Hz | DC24V |
| 容许电源电压 | AC85～AC264V | DC20.4～DC26.4V | |
| 消耗功率 | 15VA/AC100V以下 25VA/AC240V以下 (CP1E-□10/14/20(S)D□-A) | 9W以下(CP1E-E10D□-D) 13W以下(CP1E-N14/20D□-D) | |
| 50VA/AC100V以下 70VA/AC240V以下 (CP1E-□30/40/60(S□)D□-A CP1E-NA20D□-A) | 20W以下 (CP1E-N30/40/60(S□)D□-D CP1E-NA20D□-D))(＊4) | ||
| 冲击电流 | AC120V 20A/8ms以下(常温冷启动时) AC240V 40A/8ms以下(常温冷启动时) | DC24V 30A/20ms以下 (常温冷启动时) | |
| 外部供给电源 (＊3) | 无(CP1E-□10/14/20(S)D□-A) DC24V 300mA以下 (CP1E-□30/40/60D□-A CP1E-□30/40/60SDR-A CP1E-NA20D□-A) | 无 | |
| 绝缘电阻 | 所有AC外部端子和GR端子间 20MΩ以上(DC500V绝缘电阻计) | DC一次电源和DC二次电源之间为非绝缘。 | |
| 耐压 | 所有AC外部端子和GR端子间 AC2,300V 50/60Hz 1分钟 漏电流5mA以下 | DC一次电源和DC二次电源之间为非绝缘。 | |
| 断电时间检测 | 10ms以上 | 2ms以上 | |
| 应用环境 | 使用环境温度 | 0 ～55℃ | |
| 使用环境湿度 | 10～90%RH | ||
| 大气环境 | 无腐蚀性气体 | ||
| 保存环境温度 | -20～+75℃(不包括电池) | ||
| 使用标高 | 2,000m以下 | ||
| 污染等级 | 污染等级2以下：符合JIS B3502、IEC61131-2标准 | ||
| 抗干扰性能 | 符合IEC 61000-4-4标准 2kV(电源线) | ||
| 过电压种类 | 类别Ⅱ：符合JIS B3502、IEC61131-2标准 | ||
| EMC抗扰度等级 | 区域B | ||
| 耐振动 | 符合JIS C60068-2-6标准 5～8.4Hz 振幅3.5mm、8.4～150Hz 加速度9.8m/s2 X、Y、Z方向各100分钟(扫描时间10分钟×扫描次数10次=总计100分钟) | ||
| 耐冲击 | 符合JIS C60068-2-27标准 147m/s2 X、Y、Z各方向 3次 | ||
| 端子台 | 固定式(不可拆装) | ||
| 端子螺钉尺寸 | M3 | ||
| 适用标准 | EC指令 | ||
| 接地方法 | D种接地(第3种接地) | ||
注. 扩展I/O单元、扩展单元的一般规格与CPU单元的条件相同。
＊1. 含安装部为110mm
＊2. 电缆除外
＊3. 请用作输入设备用电源(不可用作输出设备的驱动用电源。)
＊4. 该值为最大系统结构下的额定值，与实际的构成相匹配的DC电源型的消耗功率的大致标准可通过以下计算公式计算。
计算公式：DC电源型的消耗功率= ｛(5V消耗电流)×5V/70%(CP1L内部的电源效率)+(24V消耗电流)×24V｝×1.1(电流变动因素)
请以上述计算结果为大致标准，选择有余量的DC电源。
性能规格
| 项目 | CP1E-E□□SD□-□ CP1E-□□D□-□ | CP1E-N□□S□D□-□ CP1E-N□□D□-□ CP1E-NA□□D□-□ | ||
| 程序容量 | 2K步(8Kbytes)包括CX-Programmer的变量表、注释和编程索引 | 8K步(32Kbytes)包括CX-Programmer的变量表、注释和编程索引 | ||
| 控制方式 | 存储的程序方式 | |||
| I/O控制方式 | 使用立即刷新执行循环扫描 | |||
| 程序语言 | 梯形图 | |||
| 指令 | 约200 | |||
| 处理速度 | 开销处理时间 | 0.4ms | ||
| 指令执行时间 | 基本指令(LD)：1.19μs以上 专用指令(MOV)：7.9μs以上 | |||
| 连接的CP1W系列扩展单元数 | CP1E-E10D□-□/□14(S)D□-□/□20(S)D□-□:无 CP1E-□30(S□)D□-□/□40(S□)D□-□/□60(S□)D□-□/NA20(S□)D□-□:3个单元 | |||
| I/O点最大数量 | CP1E-E10D□-□：10 CP1E-□14(S)D□-□：14 CP1E-□20(S)D□-□：20 CP1E-□30(S□)D□-□：150 (30内置， 40 × 3扩展) CP1E-□40(S□)D□-□：160 (40内置， 40 × 3扩展) CP1E-□60(S□)D□-□：180 (60内置， 40 × 3扩展) CP1E-NA20D□-□：140 (20内置， 40 × 3扩展) | |||
| 内置I/O | CP1E-E10D□-□：10 (6点输入， 4点输出) CP1E-□14(S)D□-□：14 (8点输入， 6点输出) CP1E-□20(S)D□-□：20 (12点输入， 8点输出) CP1E-□30(S□)D□-□：30 (18点输入， 12点输出) CP1E-□40(S□)D□-□：40 (24点输入， 16点输出) CP1E-□60(S□)D□-□：60 (36点输入， 24点输出) CP1E-NA20D□-□：20 (12点输入， 8点输出) | |||

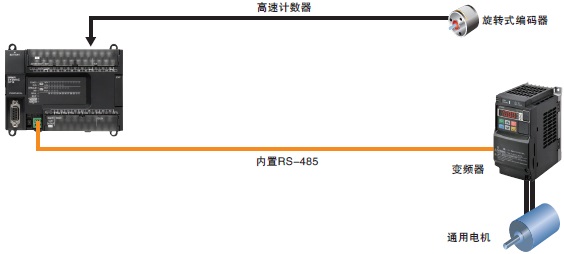

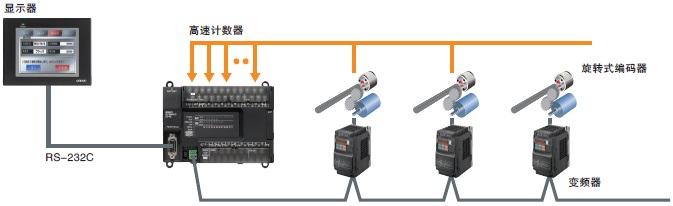

| 内置输入功能 | 高速 计数器 | 高速计数器模式 /最高频率 | 脉冲输入增量 10 kHz：6计数器 5计数器(仅限10 I/O点) 增量/减量输入 10 kHz：2计数器 脉冲 + 方向输入 10 kHz：2计数器 相位差输入(4x) 5 kHz：2计数器 | 脉冲输入增量 100 kHz：2计数器， 10kHz：4计数器 增量/减量输入 100 kHz：1计数器， 10kHz：1计数器脉冲 + 方向输入 100 kHz：2计数器 相位差输入(4x) 50kHz：1计数器， 5kHz1计数器 |
| 计数方式 | 线性 环形 | |||
| 计数值 | 32位 | |||
| 计数器复位模式 | 相位Z和软件复位(不包括增量脉冲输入) 软件复位 | |||
| 控制方式 | 目标匹配 范围比较 | |||
| 输入中断 | 6点输入(4点输入仅用于10 I/O点) 中断输入脉冲宽度：50μs以上 | |||
| 快速响应输入 | 6点输入(4点输入仅用于10 I/O点) 输入脉冲宽度：50μs以上 | |||
| 正常输入 | 输入常数 | 在PLC设定中可以设定延迟(0～32ms，默认值：8ms)。 设定值：0、1、2、4、8、16或32ms | ||

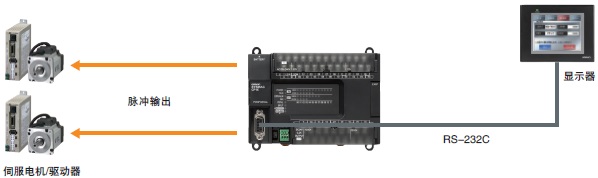

| 内置输出功能 | 脉冲输出(仅 限含晶体管输出 的型号) | 脉冲输出方式和 输出频率 | 不包含脉冲输出功能 | 脉冲 + 方向模式 1Hz～100kHz2点输出 |
| 输出模式 | 连续模式(针对速度控制) 独立模式(针对位置控制) | |||
| 输出脉冲数量 | 相对坐标：0000 0000～7FFF FFFF hex (0～2147483647) 绝对坐标：8000 0000～7FFF FFFF hex (-2147483647～2147483647) | |||
| 加速/减速曲线 | 梯形加速和减速 (不能执行S形加速和减速。) | |||
| 变更SV指令期 间执行 | 只有目标位置可以更改。 | |||
| 原点检索 | 包含 | |||
| 脉冲输出(仅 限含晶体管输出 的型号) | 频率 | 不包含PWM输出功能 | 2.0～6,553.5Hz (增量0.1Hz)带1输出或2Hz～ 32,000Hz (增量1Hz)带1输出 | |
| 占空因数 | 0.0%～100.0% (增量0.1%) 精度：+1%/-0%， 2Hz～10,000Hz以及 +5%/-0%， 10,000Hz～32,000kHz | |||
| 输出模式 | 连续模式 | |||

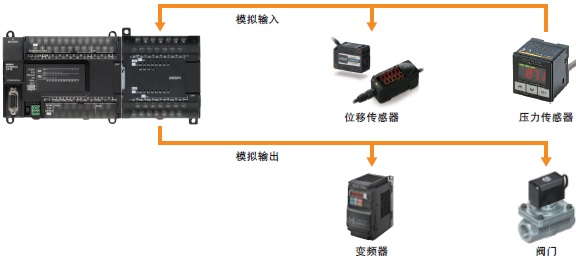

| 内置模拟量 | 模拟量输入 | 不包含模拟量功能 | 设定范围：0～6,000 (2通道仅用于NA型) | |
| 模拟量输出 | 设定范围：0～6,000 (1通道仅用于NA型) | |||
| 模拟量调节器 | E/N/NA□□型：2个调节器(设定范围：0～255) E/N/□□S(1)型：无 | |||

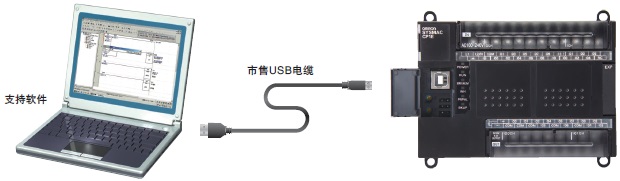

| 通信 | B型外围USB端口 | 符合USB 2.0 B型连接器 | ||
| 传送距离 | 5m以下 | |||
| 内置RS-232C端口 | 无内置RS-232C端口 | 接口：符合EIA RS-232C标准。 | ||
| 通信方式 | 半双工 | |||
| 同步 | 起停 | |||
| 通信速度 | 1.2、2.4、4.8、9.6、19.2、38.4、57.6或115.2kbps | |||
| 传送距离 | 15m以下 | |||

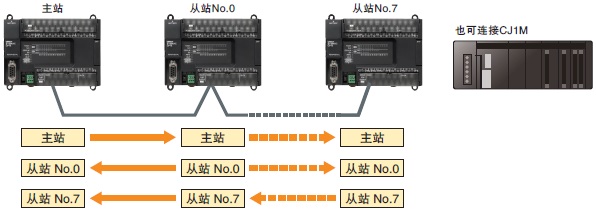

| 支持的协议 | • 上位链接 • 1:N NT链接 • 无协议模式 • 串行PLC链接(主站，从站) • Modbus-RTU简易主站 | |||
| 内置RS-485端口 | 无内置RS-485端口 | 仅限N30/40/60S1型 接口：符合EIA RS-485. 2线传感器 无绝缘 | ||
| 通信方式 | 半双工 | |||
| 同步 | 起停 | |||
| 通信速度 | 1.2、2.4、4.8、9.6、19.2、38.4、57.6或115.2kbps | |||
| 传送距离 | 50m以下 | |||
| 支持的协议 | • 上位链接 • 1:N NT链接 • 无协议模式 • 串行PLC链接(主站，从站) • Modbus-RTU简易主站 | |||
| 串行选件端口 | 选件板无法安装。 | 仅限N30/40/60和NA20型 1个端口 | ||
| 可安装选件板 | • 一个RS-232C端口：CP1W-CIF01 • 一个RS-422A/485端口(非绝缘型)：CP1W-CIF11 • 一个RS-422A/485端口(绝缘型)：CP1W-CIF12 • 一个Ethernet端口：CP1W-CIF41 | |||
| 通信方式 | 取决于选件板。 | |||
| 同步 | 取决于选件板。 | |||
| 通信速度 | 1.2、2.4、4.8、9.6、19.2、38.4、57.6或115.2kbps | |||
| 兼容的协议 | • 上位链接 • 1:N NT链接 • 无协议模式 • 串行PLC链接(主站，从站) • Modbus-RTU简易主站 | |||
| 任务数 | 17 • 一个循环执行任务 • 一个定时中断任务(总是中断任务1) • 六个输入中断任务(中断任务2～7) • 十六个高速计数器中断任务(中断任务1～16) | |||
| 子程序编号最大值 | 128 | |||
| 跳动编号最大值 | 128 | |||
| 定时中断任务 | 1个中断任务 | |||
| 时钟 | 不包含时钟功能 发生错误的时间显示为01-01-01 01:01:01星期日 | 包含。 精度(每月偏差)： -4.5min～-0.5min，环境温度55oC； -2.0min～+2.0min，环境温度25oC； -2.5min～+1.5min，环境温度0oC | ||
| 存储器备份 | 内置EEPROM | 梯形程序和参数会自动保存到内置EEPROM中 数据存储区域的一部分可以保存到内置EEPROM中。 | ||
| 电池备份 用CP1W-BAT01电池 (另售) | 电池无法安装。 | 可以使用CP1W-BAT01。 最长电池寿命：5年 备份时间 保证值(环境温度：55oC)：13,000小时(约1.5年) 有效值(环境温度：25oC)：43,000小时(约5年) | ||
| CIO区 | 输入位 | 1,600位(100字)：CIO 0.00～CIO 99.15 (CIO 00～CIO 99) | ||
| 输出位 | 1,600位(100字)：CIO 100.00~CIO 199.15(CIO 100~CIO 199) | |||
| 串行PLC连接字 | 1,440位(90字)：CIO 200.00~CIO 289.15 (字CIO 200~CIO 289) | |||
| W继电器(W) | 1,600位(100字)：W0.00～W99.15 (W0～W99) | |||
| 保持继电器(H) | 800位(50字)：H0.00～H49.15 (H0～H49) 变更操作模式时此继电器的位保持其ON/OFF状态。 | |||
| 特殊辅助继电器(A) | 可读/不可写：7,168位(448字) A0～A447 可读/可写：4,896位(306字)，字A448～A753 | |||
| 临时继电器区域(TR) (TR区) | 16位：TR0至TR15 | |||
| 定时器继电器(T) | 256定时器数量(T0至T255 (不同于计数器)) | |||
| 计数器区© | 256计数器数量(C0至C255 (不同于定时器)) | |||
| 数据存储区域(D) | 2K字：D0~D2047 在这些字中， 1,500字可以使用特殊辅助继电器中的设 定保存到备份存储器(内置EEPROM)。 | 8K字：D0~D8191 在这些字中， 7,000字可以使用特殊辅助继电器中的设 定保存到备份存储器(内置EEP-ROM) | ||
| 操作模式 | 编程模式：程序执行停止。 程序执行之前可在此模式中执行准备。 监控模式：执行程序。 此模式启用了一些操作，如在线编辑、变更I/O存储器中的现有值。 运行模式：执行程序。 这是通常的操作模式。 | |||
CPU选型
基本型号
E□□S型 CP1E CPU单元（内置USB端口）
| 产品名称 | 规格 | 外部电源 (DC24V) (A) | 电流消耗(A) | 型号 | 标准 | ||||||
| 电源 | 输入 | 输出 | 输出 类型 | 程序 容量 | 数据 存储 容量 | 5 V | 24 V | ||||
| 带有14个 I/O点的 E□□S型 CPU单元 | AC100～ 240V | 8 | 6 | 继电器 | 2K步 | 2K字 | -- | 0.16 | 0.07 | CP1E- E14SDR-A | -- |
| 带有20个 I/O点的 E□□S型 CPU单元 | AC100～ 240V | 12 | 8 | 继电器 | 2K步 | 2K字 | -- | 0.17 | 0.08 | CP1E- E20SDR-A | -- |
| 带有30个I/O点的 E□□S型 CPU单元 | AC 100～ 240V | 18 | 12 | 继电器 | 2K步 | 2K字 | 0.30 | 0.17 | 0.07 | CP1E-E30SDR-A | CE |
| 带有40个I/O点的 E□□S型 CPU单元 | AC 100～ 240V | 24 | 16 | 继电器 | 2K步 | 2K字 | 0.30 | 0.17 | 0.09 | CP1E- E40SDR-A | CE |
| 带有60个I/O点的 E□□S型 CPU单元 | AC 100～ 240V | 36 | 24 | 继电器 | 2K步 | 2K字 | 0.30 | 0.17 | 0.13 | CP1E-E60SDR-A | CE |
普通型
E□□型 CP1E CPU单元（内置USB端口）
| 产品名称 | 规格 | 外部电源 (DC24V) (A) | 电流消耗(A) | 型号 | 标准 | ||||||
| 电源 | 输入 | 输出 | 输出 类型 | 程序 容量 | 数据 存储 | 5 V | 24 V | ||||
| 带有10个I/O点的 E□□型CPU单元 | AC 100～240V | 6 | 4 | 继电器 | 2K步 | 2K字 | --- | 0.08 | 0.04 | CP1E-E10DR-A | UC1、 N、 L、 CE、 KC |
| 晶体管(漏型) | --- | 0.11 | --- | CP1E-E10DT-A | |||||||
| 晶体管(源型) | --- | 0.11 | --- | CP1E-E10DT1-A | |||||||
| DC24V | 继电器 | --- | 0.08 | 0.04 | CP1E-E10DR-D | ||||||
| 晶体管(漏型) | --- | 0.11 | --- | CP1E-E10DT-D | |||||||
| 晶体管(源型) | --- | 0.11 | --- | CP1E-E10DT1-D | |||||||
| 带有14个I/O点的 E□□型 CPU单元 | AC 100～ 240V | 8 | 6 | 继电器 | 2K步 | 2K字 | --- | 0.16 | 0.07 | CP1E-E14DR-A | UC1、N、L、CE、KC |
| 带有20个I/O点的 E□□型 CPU单元 | AC 100～ 240V | 12 | 8 | 继电器 | 2K步 | 2K字 | --- | 0.17 | 0.08 | CP1E-E20DR-A | UC1、 N、 L、 CE、KC |
| 带有30个I/O点的 E□□型 CPU单元 | AC 100～ 240V | 18 | 12 | 继电器 | 2K步 | 2K字 | 0.30 | 0.17 | 0.07 | CP1E-E30DR-A | UC1、N、 L、 CE、 KC |
| 带有40个I/O点的 E□□型 CPU单元 | AC 100～ 240V | 24 | 16 | 继电器 | 2K步 | 2K字 | 0.30 | 0.17 | 0.09 | CP1E-E40DR-A | UC1、N、L、 CE、KC |
应用型号
更新型
N□□S1型 CP1E CPU单元（内置RS-232C、RS-485和USB端口）
| 产品名称 | 规格 | 外部电源 (DC24V) (A) | 电流消耗(A) | 型号 | 标准 | ||||||
| 电源 | 输入 | 输出 | 输出 类型 | 程序 容量 | 数据 存储 容量 | 5 V | 24 V | ||||
| 带有30个 I/O点的 N□□S1型 CPU单元 | AC 100～240V | 18 | 12 | 继电器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.07 | CP1E-N30S1DR-A | CE、KC |
| DC24V | 晶体管(漏型) | -- | 0.27 | 0.02 | CP1E-N30S1DT-D | ||||||
| 晶体管(源型) | -- | 0.27 | 0.02 | CP1E-N30S1DT1-D | |||||||
| N带有40个I/O点的 N□□S1型 CPU单元 | AC 100～ 240V | 24 | 16 | 继电器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.09 | CP1E-N40S1DR-A | CE、KC |
| DC24V | 晶体管(漏型) | -- | 0.31 | 0.02 | CP1E-N40S1DT-D | ||||||
| 晶体管(源型) | -- | 0.31 | 0.02 | CP1E-N40S1DT1-D | |||||||
| 带有60个 I/O点的 N□□S1型 CPU单元 | AC 100～ 240V | 36 | 24 | 继电器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.13 | CP1E-N60S1DR-A | CE、KC |
| DC24V | 晶体管(漏型) | -- | 0.31 | 0.02 | CP1E-N60S1DT-D | ||||||
| 晶体管(源型) | -- | 0.31 | 0.02 | CP1E-N60S1DT1-D | |||||||
N□□S型 CP1E CPU单元（内置RS-232C和USB端口）
| 产品名称 | 规格 | 外部电源 (DC24V) (A) | 电流消耗(A) | 型号 | 标准 | ||||||
| 电源 | 输入 | 输出 | 输出 类型 | 程序 容量 | 数据存储 | 5 V | 24 V | ||||
| 带有30个I/O点的 N□□S型 CPU单元 | AC 100～ 240V | 18 | 12 | 继电器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.07 | CP1E-N30SDR-A | CE |
| DC24V | 晶体管(漏型) | -- | 0.27 | 0.02 | CP1E-N30SDT-D | ||||||
| 晶体管(源型) | -- | 0.27 | 0.02 | CP1E-N30SDT1-D | |||||||
| 带有40个I/O点的 N□□S型 CPU单元 | AC 100～ 240V | 24 | 16 | 继电器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.09 | CP1E-N40SDR-A | CE |
| DC24V | 晶体管(漏型) | -- | 0.31 | 0.02 | CP1E-N40SDT-D | ||||||
| 晶体管(源型) | -- | 0.31 | 0.02 | CP1E-N40SDT1-D | |||||||
| 带有60个I/O点的 N□□S型 CPU单元 | AC 100～ 240V | 36 | 24 | 继电器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.13 | CP1E-N60SDR-A | CE |
| DC24V | 晶体管(漏型) | -- | 0.31 | 0.02 | CP1E-N60SDT-D | ||||||
| 晶体管(源型) | -- | 0.31 | 0.02 | CP1E-N60SDT1-D | |||||||
标准型
N□□型 RS-232C、USB内置CP1E CPU单元
| 产品名称 | 规格 | 外部电源 (DC24V) (A) | 电流消耗(A) | 型号 | 标准 | ||||||
| 电源 | 输入 | 输出 | 输出 类型 | 程序 容量 | 数据 存储 | 5 V | 24 V | ||||
| 带有14个 I/O点的 N□□型 CPU单元 | AC 100～ 240V | 8 | 6 | 继电器 | 8K步 | 8K字 | --- | 0.17 | 0.07 | CP1E-N14DR-A | UC1、 N、 L、 CE、 KC |
| 晶体管(漏型) | --- | 0.22 | 0.02 | CP1E-N14DT-A | |||||||
| 晶体管(源型) | --- | 0.22 | 0.02 | CP1E-N14DT1-A | |||||||
| DC24V | 继电器 | --- | 0.17 | 0.07 | CP1E-N14DR-D | ||||||
| 晶体管(漏型) | --- | 0.22 | 0.02 | CP1E-N14DT-D | |||||||
| 晶体管(源型) | --- | 0.22 | 0.02 | CP1E-N14DT1-D | |||||||
| 带有20个 I/O点的 N□□型 CPU单元 | AC 100～ 240V | 12 | 8 | 继电器 | 8K步 | 8K字 | --- | 0.18 | 0.08 | CP1E-N20DR-A | UC1、 N、 L、 CE、 KC |
| 晶体管 (漏型) | --- | 0.23 | 0.02 | CP1E-N20DT-A | |||||||
| 晶体管(源型) | --- | 0.23 | 0.02 | CP1E-N20DT1-A | |||||||
| DC24V | 继电器 | --- | 0.18 | 0.08 | CP1E-N20DR-D | ||||||
| 晶体管(漏型) | --- | 0.23 | 0.02 | CP1E-N20DT-D | |||||||
| 晶体管(源型) | --- | 0.23 | 0.02 | CP1E-N20DT1-D | |||||||
| 带有30个I/O点的 N□□型 CPU单元 | AC 100～ 240V | 18 | 12 | 继电器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.07 | CP1E-N30DR-A | UC1、 N、 L、 CE、 KC |
| 晶体管(漏型) | 0.30 | 0.27 | 0.02 | CP1E-N30DT-A | |||||||
| 晶体管(源型) | 0.30 | 0.27 | 0.02 | CP1E-N30DT1-A | |||||||
| DC24V | 继电器 | --- | 0.21 | 0.07 | CP1E-N30DR-D | ||||||
| 晶体管 (漏型) | --- | 0.27 | 0.02 | CP1E-N30DT-D | |||||||
| 晶体管 (源型) | --- | 0.27 | 0.02 | CP1E-N30DT1-D | |||||||
| 带有40个I/O点的N□□型 CPU单元 | AC 100～ 240V | 24 | 16 | 继电器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.09 | CP1E-N40DR-A | UC1、 N、 L、 CE、 KC |
| 晶体管(漏型) | 0.30 | 0.31 | 0.02 | CP1E-N40DT-A | |||||||
| 晶体管(源型) | 0.30 | 0.31 | 0.02 | CP1E-N40DT1-A | |||||||
| DC24V | 继电器 | --- | 0.21 | 0.09 | CP1E-N40DR-D | ||||||
| 晶体管(漏型) | --- | 0.31 | 0.02 | CP1E-N40DT-D | |||||||
| 晶体管(源型) | --- | 0.31 | 0.02 | CP1E-N40DT1-D | |||||||
| 带有60个I/O点的 N□□型 CPU单元 | AC 100～ 240V | 36 | 24 | 继电器 | 8K步 | 8K字 | 0.30 | 0.21 | 0.13 | CP1E-N60DR-A | UC1、 N、 L、 CE、 KC |
| 晶体管(漏型) | 0.30 | 0.31 | 0.02 | CP1E-N60DT-A | |||||||
| 晶体管(源型) | 0.30 | 0.31 | 0.02 | CP1E-N60DT1-A | |||||||
| DC24V | 继电器 | --- | 0.21 | 0.13 | CP1E-N60DR-D | ||||||
| 晶体管(漏型) | --- | 0.31 | 0.02 | CP1E-N60DT-D | |||||||
| 晶体管(源型) | --- | 0.31 | 0.02 | CP1E-N60DT1-D | |||||||
| 带有20个I/O点的NA 型CPU单元(内置模拟 量) | AC 100～ 240V | 12 (内置模 拟量输 入：2) | 8 (内置模 拟量输 出：1) | 继电器 | 8K步 | 8K字 | 0.30 | 0.18 | 0.11 | CP1E-NA20DR-A | UC1、N、 L、CE、 KC |
| DC24V | 晶体管 (漏型) | --- | 0.23 | 0.09 | CP1E-NA20DT-D | ||||||
| 晶体管 (源型) | --- | 0.23 | 0.09 | CP1E-NA20DT1-D | |||||||

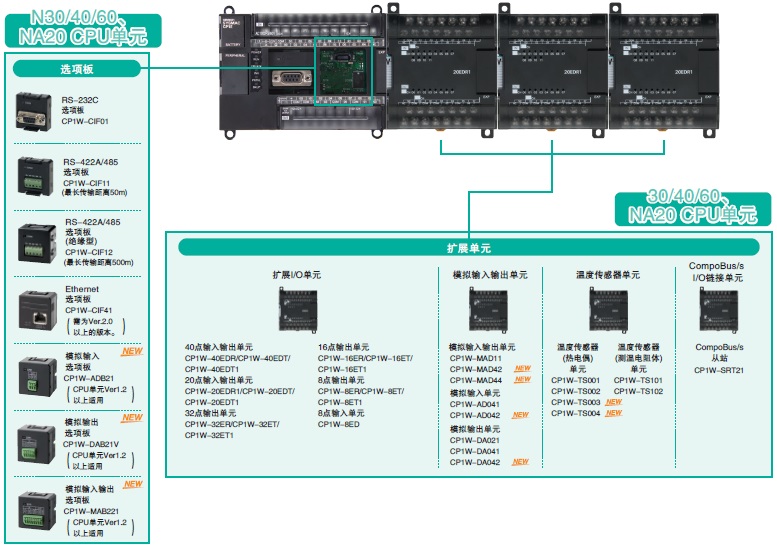

扩展模块
| 单元类型 | 产品名称 | 规格 | 消耗电流(A) | 型号 | |||
| 输入点数 | 输出点数 | 输入输出类型 | 5V | 24V | |||
| CP1W扩展 I/O单元 | 输入单元 | 8点 | --- | DC24V输入 | 0.018 | --- | CP1W-8ED |
| 输出单元 | --- | 8点 | 继电器 | 0.026 | 0.044 | CP1W-8ER | |
| 晶体管(漏型) | 0.075 | --- | CP1W-8ET | ||||
| 晶体管(源型) | 0.075 | --- | CP1W-8ET1 | ||||
| 输出单元 | --- | 16点 | 继电器 | 0.042 | 0.090 | CP1W-16ER | |
| 晶体管(漏型) | 0.076 | --- | CP1W-16ET | ||||
| 晶体管(源型) | 0.076 | --- | CP1W-16ET1 | ||||
| 输出单元 | --- | 32点 | 继电器 | 0.049 | 0.131 | CP1W-32ER | |
| 晶体管(漏型) | 0.113 | --- | CP1W-32ET | ||||
| 晶体管(源型) | 0.113 | --- | CP1W-32ET1 | ||||
| 输入输出单元 | 12点 | 8点 | 继电器 | 0.103 | 0.044 | CP1W-20EDR1 | |
| 晶体管(漏型) | 0.130 | --- | CP1W-20EDT | ||||
| 晶体管(源型) | 0.130 | --- | CP1W-20EDT1 | ||||
| 输入输出单元 | 24点 | 16点 | 继电器 | 0.080 | 0.090 | CP1W-40EDR | |
| 晶体管(漏型) | 0.160 | --- | CP1W-40EDT | ||||
| 晶体管(源型) | 0.160 | --- | CP1W-40EDT1 | ||||
| CP1W扩展 单元 | 模拟输入单元 | 4CH | --- | 输入范围：0～5V/1～5V/0～10V/ ±10V/0～20mA/4～20mA | 0.100 | 0.090 | CP1W-AD041 |
| 0.100 | 0.050 | CP1W-AD042 | |||||
| 模拟输出单元 | --- | 2CH | 输出范围：1～5V/0～10V/±10V/ 0～20mA/4～20mA | 0.040 | 0.095 | CP1W-DA021 | |
| --- | 4CH | 0.080 | 0.124 | CP1W-DA041 | |||
| 0.070 | 0.160 | CP1W-DA042 | |||||
| 模拟 输入输出单元 | 4CH | 4CH | 输入范围：0～5V/1～5V/0～10V/ ±10V/0～20mA/4～20mA 输出范围：1～5V/0～10V/±10V/ 0～20mA/4～20mA | 0.120 | 0.170 | CP1W-MAD44 | |
| 4CH | 2CH | 0.120 | 0.120 | CP1W-MAD42 | |||
| 2CH | 1CH | 0.083 | 0.110 | CP1W-MAD11 | |||
| 温度传感器单元 | 2CH | --- | 传感器种类：热电偶(J、K) | 0.040 | 0.059 | CP1W-TS001 | |
| 4CH | --- | 传感器种类：热电偶(J、K) | 0.040 | 0.059 | CP1W-TS002 | ||
| 2CH | --- | 传感器种类：测温电阻体(Pt100、JPt100) | 0.054 | 0.073 | CP1W-TS101 | ||
| 4CH | --- | 传感器种类：测温电阻体(Pt100、JPt100) | 0.054 | 0.073 | CP1W-TS102 | ||
| 4CH | --- | 传感器种类：热电偶(J,K) 模拟输入 2CH (与温度传感器输入中的２点兼用) 输入范围：1-5V/0-10V/4-20mA | 0.070 | 0.030 | CP1W-TS003 | ||
| 12CH | --- | 传感器种类：热电偶(J,K) | 0.080 | 0.050 | CP1W-TS004 | ||
| CompoBus/S I/O链接单元 | 8点 | 8点 | CompoBus/S从站 | 0.029 | --- | CP1W-SRT21 | |
I/O连接电缆
| 产品名称 | 规格 | 型号 | 海外规格 |
| I/O连接电缆 | 连接CP1W扩展I/O单元、CP1W扩展单元时的延长电缆。 1个系统仅可使用1根I/O连接电缆。 长度80cm | CP1W-CN811 | UC1、N、 L、 CE |
产品特点
操作简单、界面友好
“智能输入”实现直观的工具操作。
带智能输入功能的简易输入编辑器【所有机型均适用】
当在梯形图编辑模式下通过键盘输入指令时，会自动显示提示的指令并且自动输入相应地址。
连接线会根据光标位置自动插入，使梯形图编程更加直观。
简易输入编辑器

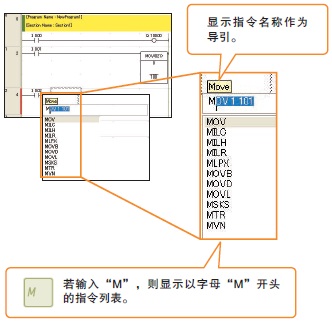

指令和地址输入辅助功能
当在梯形图编辑窗口中通过键盘输入指令时，会自动显示提示的指令。不必记住整个助记符，而只需从列表中选择指令即可，因而简化了输入操作

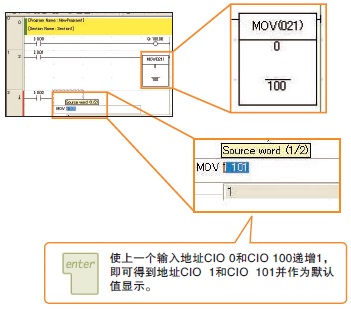

地址递增
使下一个输入的接点、线圈、操作数的地址递增1并作为默认值显示，因而可轻松输入连续地
址。
界面友好的梯形图程序输入

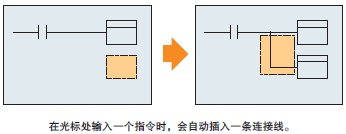

自动插入连接线
自动插入连接线的功能可在光标位置自动生成所需的连接线。

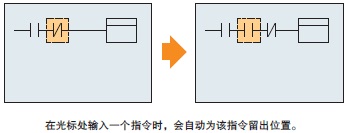

当需要插入指令时自动插入条目栏
即使光标位于其它指令上，增加指令时也会自动空出该指令的空位。
方便复用的梯形图编程

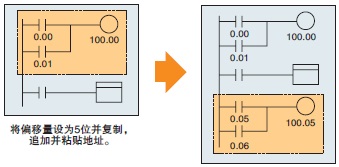

通过地址递增进行复制
可通过输入地址偏移量、利用地址追加复制功能来多次创建相同的梯形图指令组，从而轻松实现指令复用。

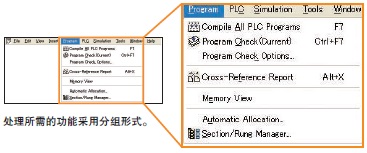

直观的菜单结构
直观的菜单显示
借助设计直观的菜单结构，用户不必参考手册，只需查看菜单即可快速了解整个系统并顺畅操作。
只需市售的USB电缆即可实现连接【所有机型均适用】
CP1E上备有外设(USB)端口。使用市售的USB电缆即可连接计算机，而无需USB转换电缆或特种电缆，从而简化了连接并降低了电缆成本。
装上RS-232C连接器时，进深缩短20mm【改良型】
进深比标准型缩短6mm。
高效无浪费
可灵活支持小型系统
可选设备丰富，扩展性更高

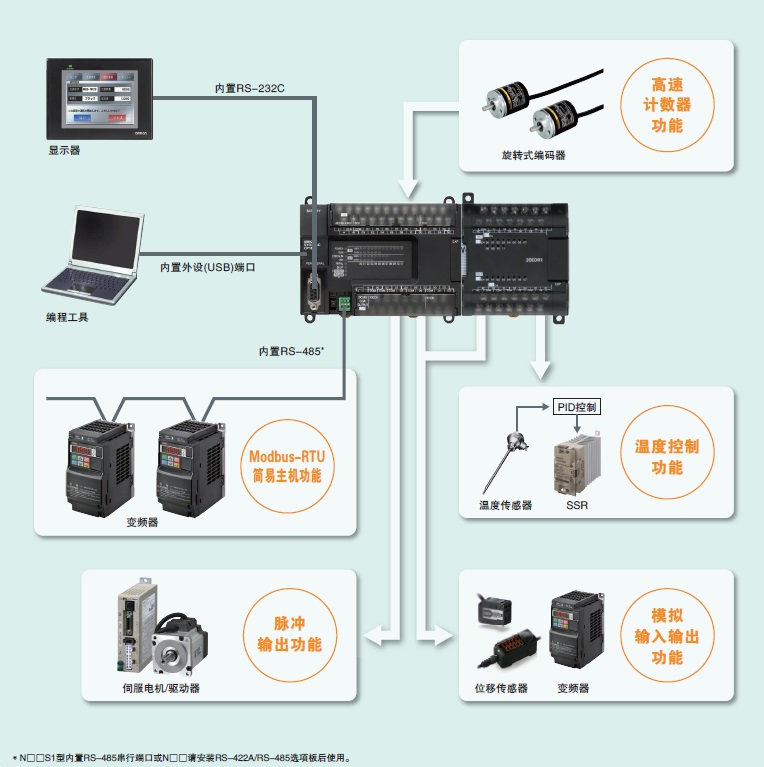

具备先进的控制性能和功能，应用广泛【应用机型】
应用机型(CP1E-N□□、N□□S(1))内置高速计数器功能、脉冲输出功能、串行连接端口。
此外，使用扩展单元及选项板时，可支持各种装置控制。
脉冲输出功能【仅晶体管输出型】
使用100kHz、2轴脉冲输出功能实现高精度定位控制。
高速计数器功能
使用100kHz(单相)2轴和10kHz(单相)4轴的高速计数器功能，即使是多轴控制，也可通过1台设备实现。
基本机型内置10kHz(单相)6轴的高速计数器。
模拟输入输出功能
凭借1/12,000的高分辨率，实现高精度的模拟输入输出控制。
使用选项板可扩展较少点数，使用扩展单元最多可扩展24点。

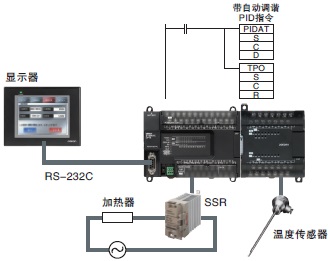

温度控制功能
可通过温度输入单元和PID指令的组合，实现温度控制。
CP1W-TS004的1个单元热电偶输入为最多12点
CP1W-TS003的2点为温度传感器/模拟输入兼用，使用1个单元即可构成温度传感器输入和模拟输入。
串行PLC Link功能
通过多台CP1E控制装置时，最多9台CP1E可进行10ch以内的数据链接。
Ethernet通信功能
安装Ethernet选项板(CP1W-CIF41)后，可通过Ethernet实现从上位计算机/控制器进行监控，以及基于CX-Programmer的编程、监控。(仅服务器功能)
使用可选设备，进一步拓展应用适用性
可扩展1个单元的串行选项板或Ethernet选项板。(N30/40/60、NA20 CPU单元)
最多可安装3个扩展单元。(30/40/60、NA20 CPU单元)
价格与承诺
欧姆龙plc编程软件价格是根据用户实际需求而决定的，同一型号的因的点数不一样，价格差距较大。
如需了解具体的价格，请拨打热线电话或联系在线客服，在确定具体配置后，会为您提供精准的价格明细。
我们承诺：为您服务是我们的责任，您的满意是我们的追求!
1、质量保证，符合有关质量法的要求;
2、时间保证，在指定的时间内按实完成;
3、售后服务，及时提供后续技术支持，帮助解决技术上的疑难疑惑和退换货等;
此文关键字：西门子plc,三菱plc,组态软件,欧姆龙plc,plc控制系统,过程控制,工业控制
声明：本内容来自德轩科技整理编辑，如本介绍有数据出入等错误问题，麻烦您及时联系本站，我们会尽快处理。
标题：欧姆龙PLC CP1E-E40SDR-A可编程逻辑控制器 地址： http://xadxzdhkj.com/omronplc/49.html
标题：欧姆龙PLC CP1E-E40SDR-A可编程逻辑控制器 地址： http://xadxzdhkj.com/omronplc/49.html
- 联系我们 西安德轩自动化科技有限公司
-
联系人：徐先生
联系电话：13468654091
座机：86-029-89287887
传真：86-029-89287887
邮箱：714062437@qq.com
- 在线留言 西安德轩自动化科技有限公司
