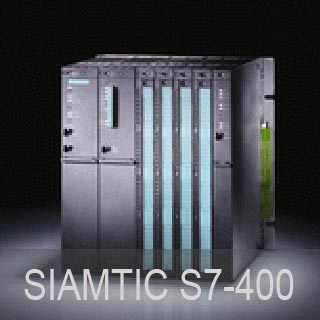

西门子S7-400

< >

西门子S7-400系列PLC可编程逻辑控制器CPU中央处理器6ES7412-2EK06-0AB0

我司代理西门子S7-400系列PLC,产品性能稳定,价格合理！西门子S7-400可编程逻辑控制器有数字量输出入模块、模拟量输出入模块、通讯模块等.型号齐全、库存充足,拥有精湛技术团队,可按需定制自控系统、协助安装调试及售后,欢迎咨询选购。

在线咨询查询价格

相关产品: 西门子S7-400系列PLC可编程逻辑控制器CPU中央处理器6ES7412-2EK06-0AB0

产品介绍: 立即咨询; 手机扫一扫

西门子SIMATICS7-400PLC的主要特色为:极高的处理速度、强大的通讯性能和卓越的CPU资源裕量。

　　S7-400系列plc中功能分级的CPU以及种类齐全的模板，西门子PLC总能为其自动化任务找到最佳的解决方案，实现分布式系统和扩展通讯能力都很简便，组成系统灵活自如，用户友好性强，操作简单，免风扇设计。随着应用的扩大，系统扩展无任何问题。

产品参数

型号参数	412-1	412-2	414-2	414-3
供电电压	24V DC
功耗（w）	8
尺寸（mm）	25×290×219			50×290×219
重量（g）	720			1070
数字量通道	满足要求
模拟量通道	2048/2048		4096/4096
订货号	6ES7412-1XJ07-0AB0	6ES7412-2EK07-0AB0	6es7414-xg04-0ab0	6es7414-3xj04-0ab0

型号参数	416-2	416-3	417-7
供电电压	24V DC
功耗（w）	8	8	10
尺寸（mm）	25x290x219	50x290x219
重量（g）	720		1070
数字量通道	131072/131072
模拟量通道	8192/8192
订货号	6ES7 416-2XK02-0AB0	6ES7 416-3XL00-0AB0	6ES7 417-4XL00-0AB0

模块选型表

SIMATIC S7-400系列可编程控制器系列可编程控制器
Module Type	Sub type		MLFB	Description
SIMATIC S7-400H 控制器便捷订货包	交流电源订货包	1	6ES74000HR014AB0	412-5H 系统套件，包括 1 X UR2-H，无存储卡， 2 X PS407 UC120/230V， 10A， 4 X 同步模块，2 X 同步光纤， 2 X CPU 412-5H， 4 粒备份电池
		2	6ES74000HR024AB0	414-5H 系统套件，包括 1 X UR2-H，无存储卡， 2 X PS407 UC120/230V， 10A， 4 X 同步模块，2 X 同步光纤， 2 X CPU 414-5H， 4 粒备份电池
		3	6ES74000HR034AB0	416-5H 系统套件，包括 1 X UR2-H，无存储卡， 2 X PS407 UC120/230V， 10A， 4 X 同步模块，2 X 同步光纤， 2 X CPU 416-5H， 4 粒备份电池
		4	6ES74000HR044AB0	417-5H 系统套件，包括 1 X UR2-H，无存储卡， 2 X PS407 UC120/230V， 10A， 4 X 同步模块，2 X 同步光纤， 2 X CPU 417-5H， 4 粒备份电池
	直流电源订货包	5	6ES74000HR514AB0	412-5H 系统套件，包括1 X UR2-H，无存储卡， 2 X PS405，10A，DC24/48/60V， 4 X 同步模块，2 X 同步光纤， 2 X CPU 412-5H， 4 粒备份电池
		6	6ES74000HR524AB0	414-5H 系统套件，包括1 X UR2-H，无存储卡， 2 X PS405，10A，DC24/48/60V， 4 X 同步模块，2 X 同步光纤， 2 X CPU 414-5H， 4 粒备份电池
		7	6ES74000HR534AB0	416-5H 系统套件，包括1 X UR2-H，无存储卡， 2 X PS405，10A，DC24/48/60V， 4 X 同步模块，2 X 同步光纤， 2 X CPU 416-5H， 4 粒备份电池
		8	6ES74000HR544AB0	417-5H 系统套件，包括1 X UR2-H，无存储卡， 2 X PS405，10A，DC24/48/60V， 4 X 同步模块，2 X 同步光纤， 2 X CPU 417-5H， 4 粒备份电池
SIMATIC S7-400 控制器	标准DP版控制器	9	6ES74121XJ050AB0	CPU 412-1DP： 288KB（144KB代码，144KB数据)，位处理速度75ns，集成MPI/DP接口
			6ES74121XJ070AB0	CPU 412-1DP： 512KB（256KB代码，256KB数据)，位处理速度31.25ns，集成MPI/DP接口
		10	6ES74122XJ050AB0	CPU 412-2DP： 512KB（256KB代码，256KB数据)，位处理速度75ns，集成接口：1. MPI/DP, 2. PROFIBUS DP
		11	6ES74142XK050AB0	CPU 414-2DP： 1MB（512KB代码，512KB数据)，位处理速度45ns，集成接口：1. MPI/DP, 2. PROFIBUS DP
			6ES74122XK070AB0	CPU 414-2DP： 1MB（512KB代码，512KB数据)，位处理速度31.25ns，集成接口：1. MPI/DP, 2. PROFIBUS DP
			6ES74142XL070AB0	CPU 414-2DP： 2MB（1MB代码，1MB数据)，位处理速度18.75ns，集成接口：1. MPI/DP, 2. PROFIBUS DP
		12	6ES74143XM050AB0	CPU 414-3DP： 2.8MB（1.4MB代码，1.4MB数据)，位处理速度45ns，集成接口：1. MPI/DP, 2. PROFIBUS DP, 3. 可扩展的IF964-DP(IF1)接口
			6ES74143XM070AB0	CPU 414-3DP： 4MB（2MB代码，2MB数据)，位处理速度18.75ns，集成接口：1. MPI/DP, 2. PROFIBUS DP, 3. 可扩展的IF964-DP(IF1)接口
		13	6ES74162XN050AB0	CPU 416-2DP： 5.6MB（2.8MB代码，2.8MB数据），位处理速度30ns，集成接口：1. MPI/DP, 2. PROFIBUS DP
			6ES74162XP070AB0	CPU 416-2DP： 8MB（4MB代码，4MB数据），位处理速度12.5ns，集成接口：1. MPI/DP, 2. PROFIBUS DP
		14	6ES74163XR050AB0	CPU 416-3DP： 11.2MB（5.6MB代码，5.6MB数据），位处理速度30ns，集成接口：1. MPI/DP, 2. PROFIBUS DP, 3. 可扩展的IF964-DP(IF1)接口
			6ES74163XS070AB0	CPU 416-3DP： 16MB（8MB代码，8MB数据），位处理速度12.5ns，集成接口：1. MPI/DP, 2. PROFIBUS DP, 3. 可扩展的IF964-DP(IF1)接口
		15	6ES74174XT050AB0	CPU 417-4DP： 30MB（15MB代码，15MB数据），位处理速度18ns，集成接口：1. MPI/DP, 2. PROFIBUS DP, 3~4.可扩展的IF964-DP(IF1)接口
			6ES74174XT070AB0	CPU 417-4DP： 32MB（16MB代码，16MB数据），位处理速度7.5ns，集成接口：1. MPI/DP, 2. PROFIBUS DP, 3~4.可扩展的IF964-DP(IF1)接口
	标准PN版控制器	16	6ES74122EK060AB0	CPU 412-2PN： 1MB（0.5MB代码，0.5MB数据)，位处理速度75ns，集成接口：1. MPI/DP, 2. ETHERNET/PROFINET
			6ES74122EK070AB0	CPU 412-2PN： 1MB（0.5MB代码，0.5MB数据)，位处理速度31.25ns，集成接口：1. MPI/DP, 2. ETHERNET/PROFINET
		17	6ES74143EM060AB0	CPU 414-3PN： 4MB（2MB代码，2MB数据)，位处理速度45ns，集成接口：1. MPI/DP, 2. PROFINET, 3. 可扩展的IF964-DP(IF1)接口
			6ES74143EM070AB0	CPU 414-3PN： 4MB（2MB代码，2MB数据)，位处理速度18.75ns，集成接口：1. MPI/DP, 2. PROFINET, 3. 可扩展的IF964-DP(IF1)接口
		18	6ES74163ES060AB0	CPU 416-3PN： 16MB（8MB代码，8MB数据），位处理速度30ns，集成接口：1. MPI/DP, 2. PROFINET, 3. 可扩展的IF964-DP(IF1)接口
			6ES74163ES070AB0	CPU 416-3PN： 16MB（8MB代码，8MB数据），位处理速度12.5ns，集成接口：1. MPI/DP, 2. PROFINET, 3. 可扩展的IF964-DP(IF1)接口
	冗余控制器	19	6ES74125HK060AB0	CPU 412-5H：1 MB (512 KB数据，512 KB代码)，位处理速度31.25ns，用于S7-400H和S7-400F/FH，集成 5个接口：1. MPI/DP, 2.PROFIBUS DP, 3. PRPFONET, 4~5. 2个用于同步模块的接口
		20	6ES74145HM060AB0	CPU 414-5H：4MB (2MB数据，2 MB代码)，位处理速度18.75ns，用于S7-400H和S7-400F/FH，集成 5个接口： 1. MPI/DP, 2. PROFIBUS DP, 3.PROFINET, 4~5. 2个用于同步模块的接口
		21	6ES74165HS060AB0	CPU 416-5H：16 MB (10 MB数据，6 MB代码)，位处理速度12.5ns，用于S7-400H和S7-400F/FH，集成 5个接口：1. MPI/DP, 2. PROFIBUS DP, 3. PROFINET, 4~5. 2个用于同步模块的接口
		22	6ES74175HT060AB0	CPU 417-5H： 32 MB (16 MB数据，16 MB代码)，位处理速度7.5ns，用于S7-400H和S7-400F/FH，集成 5个接口：1. MPI/DP, 2. PROFIBUS DP, 3. PROFINET, 4~5. 2个用于同步模块的接口
	F控制器	23	6ES74143FM060AB0	CPU414F-3 PN/DP: 4 MB (2 MB数据，2 MB代码), 位处理速度45ns，用于S7-400F，集成 3个接口：1. PROFIBUS+MPI, 2. PROFINET, 2 ports, 3. 可扩展的IF964-DP(IF)接口
			6ES74143FM070AB0	CPU414F-3 PN/DP: 4 MB (2 MB数据，2 MB代码), 位处理速度18.75ns，用于S7-400F，集成 3个接口：1. PROFIBUS+MPI, 2. PROFINET, 2 ports, 3. 可扩展的IF964-DP(IF)接口
		24	6ES74162FN050AB0	CPU 416F-2: 5.6 MB (2.8 MB数据，2.8 MB代码), 位处理速度30ns，用于S7-400F，集成 2 个接口：1. PROFIBUS+MPI, 2. PROFIBUS
			6ES74162FP070AB0	CPU 416F-2: 8 MB (4 MB数据，4 MB代码), 位处理速度12.5ns，用于S7-400F，集成 2 个接口：1. PROFIBUS+MPI, 2. PROFIBUS
		25	6ES74163FS060AB0	CPU416F-3 PN/DP: 16 MB (8 MB数据，8 MB代码), 位处理速度30ns，用于S7-400F，集成 3个接口：1. PROFIBUS+MPI, 2. PROFINET, 2 ports, 3. 可扩展的IF964-DP(IF)接口
			6ES74163FS070AB0	CPU416F-3 PN/DP: 16 MB (8 MB数据，8 MB代码), 位处理速度12.5ns，用于S7-400F，集成 3个接口：1. PROFIBUS+MPI, 2. PROFINET, 2 ports, 3. 可扩展的IF964-DP(IF)接口
SIMATIC S7-400 底板机架	UR机架	26	6ES74001TA010AA0	UR1，18槽，可安装2个冗余PS电源模块
		27	6ES74001TA110AA0	UR1，18槽，铝质，可安装2个冗余PS电源模块
		28	6ES74001JA010AA0	UR2，9槽，可安装2个冗余PS电源模块
		29	6ES74001JA110AA0	UR2，9槽，铝质，可安装2个冗余PS电源模块
		30	6ES74002JA000AA0	UR2-H，2x9槽
		31	6ES74002JA100AA0	UR2-H，2x9槽，铝质
	CR机架	32	6ES74012TA010AA0	CR2，18槽，2段，可安装2个冗余PS模块
	CR机架	33	6ES74011DA010AA0	CR3，4槽
	ER机架	34	6ES74031TA010AA0	ER1扩展机架，18槽，只用于信号模块，可安装2个冗余PS模块
		35	6ES74031TA110AA0	ER1扩展机架，18槽，铝质，只用于信号模块，可安装2个冗余PS模块
		36	6ES74031JA010AA0	ER2扩展机架，9槽，只用于信号模块，可安装2个冗余PS模块
		37	6ES74031JA110AA0	ER2扩展机架，9槽，铝质，只用于信号模块，可安装2个冗余PS模块
SIMATIC S7-400 电源模板	直流供电电源模板	38	6ES74050DA020AA0	PS 405：4A，24/48/60V DC，5V DC/4A
		39	6ES74050KA020AA0	PS 405：10A，24/48/60V DC，5V/10A DC
		40	6ES74050KR020AA0	PS 405：10A，24/48/60V DC，5V DC/10A，用于冗余电源
		41	6ES74050RA020AA0	PS 405：20A，24/48/60V DC，5V DC/20A
	交流供电电源模板	42	6ES74070DA020AA0	PS 407：4A，120/230V UC，5V DC/4A
		43	6ES74070KA020AA0	PS 407：10A，120/230V UC，5V DC/10A
		44	6ES74070KR020AA0	PS 407：10A，120/230V UC，5V DC/10A，用于冗余电源
		45	6ES74070RA020AA0	PS 407：20A，120/230V UC，5V DC/20A
SIMATIC S7-400 存储卡	RAM卡	46	6ES79520AF000AA0	RAM，64 KB
		47	6ES79521AH000AA0	RAM，256 KB
		48	6ES79521AK000AA0	RAM，1 MB
		49	6ES79521AL000AA0	RAM，2 MB
		50	6ES79521AM000AA0	RAM，4 MB
		51	6ES79521AP000AA0	RAM，8 MB
		52	6ES79521AS000AA0	RAM，16 MB
		53	6ES79521AY000AA0	RAM，64 MB
	FLASH EPROM卡	54	6ES79520KF000AA0	FLASH-EPROM，64 KB
		55	6ES79520KH000AA0	FLASH-EPROM，256 KB
		56	6ES79521KK000AA0	FLASH-EPROM，1 MB
		57	6ES79521KL000AA0	FLASH-EPROM，2 MB
		58	6ES79521KM000AA0	FLASH-EPROM，4 MB
		59	6ES79521KP000AA0	FLASH-EPROM，8 MB
		60	6ES79521KS000AA0	FLASH-EPROM，16 MB
		61	6ES79521KT000AA0	FLASH-EPROM，32 MB
		62	6ES79521KY000AA0	FLASH-EPROM，64 MB
SIMATIC S7-400 电池	锂电池	63	6ES79710BA00	备份电池， 3.6 V/2.3 AH 适用于所有S7-400电源模块
SIMATIC S7-400H 冗余系统同步器件	同步模块	64	6ES79601AA060XA0	近距离同步模块（最远距离10米）
	同步模块	65	6ES79601AB060XA0	远距离同步模块（最远距离10公里）
	同步光纤	66	6ES79601AA045AA0	同步光纤，1米
		67	6ES79601AA045BA0	同步光纤，2米
		68	6ES79601AA045KA0	同步光纤，10米
	Y-LINK	69	6ES71971LA120XA0	Y-LINK，用于连接单通路DP从站到S7-400H
SIMATIC S7-400 输入输出模板	数字量输入模板	70	6ES74211BL010AA0	SM421数字量输入模块，光隔离，32DI，24V DC
		71	6ES74211EL000AA0	SM421数字量输入模块， 32DI，120V DC/AC
		72	6ES74211FH200AA0	SM421数字量输入模块，光隔离，16DI，120/230V UC， IEC1131-2 TYPE 2
		73	6ES74217BH010AB0	SM421数字量输入模块，电隔离，16DI，24V DC，带0.05 ms输入延迟，报警，诊断功能
		74	6ES74217DH000AB0	SM421数字量输入模块，光隔离，16DI，24-60V C，报警，诊断功能
	数字量输出模板	75	6ES74221BH110AA0	SM422数字量输出模块，光隔离，16DO，24V DC，2A
		76	6ES74221BL000AA0	SM422数字量输出模块，光隔离，32DO，24V DC，0.5A
		77	6ES74221FH000AA0	SM422数字量输出模块，光隔离，16DO，120/230V AC，2A
		78	6ES74221HH000AA0	SM422数字量输出模块，光隔离，16DO，5~230V AC，5A 继电器
		79	6ES74227BL000AB0	SM422数字量输出模块，光隔离，32DO，24V DC，0.5A，带有15 ms输出延迟，诊断
	模拟量输入模板	80	6ES74310HH000AB0	SM 431模拟量输入模块，非隔离，16 AI，13 BITS，+/-10V， +/-20MA， 4 ~20MA； 20 ms 模块更新
		81	6ES74311KF000AB0	SM 431模拟量输入模块，光隔离，8 AI，13 BIT， U/I/RESIST
		82	6ES74311KF100AB0	SM 431模拟量输入模块，光隔离，8 AI，14 BIT， U/I/RESIST./THERMOEL/PT101
		83	6ES74311KF200AB0	SM 431模拟量输入模块，光隔离，8 AI，14 BIT， U/I/RESIST.0.416 ms 扫描计时
		84	6ES74317KF000AB0	SM 431模拟量输入模块， 8 AI，16 BIT， U/I/THERMOEL.,，光隔离
		85	6ES74317KF100AB0	SM 431模拟量输入模块， 8 AI，16 BIT， RESIST./PT100/NI100，光隔离，诊断，报警，20 ms 模块更新
		86	6ES74317QH000AB0	SM 431模拟量输入模块，光隔离，16 AI，16 BIT， U/I/RESIST./THERMOEL./PT100，报警，诊断
	模拟量输出模板	87	6ES74321HF000AB0	SM 432模拟量输出模块，光隔离，8 AO，13 BIT，U/I
	前连接器	88	6ES74317KF006AA0	前连接器，用于模块6ES7431-7KF00-0AB0，螺钉型
SIMATIC S7-400 功能模块	通讯模板	89	6ES74401CS000YE0	CP 440-1通讯模块，用于点对点连接，1通道，含配置软件 CD
		90	6ES74411AA050AE0	CP 441-1通讯模块，用于点对点连接，1通道，含配置软件 CD
		91	6ES74412AA050AE0	CP 441-2通讯模块，用于点对点连接，2通道，含配置软件 CD
	专用功能模板	92	6ES74501AP010AE0	FM450-1计数模块， 2通道，含配置软件 CD
		93	6ES74513AL000AE0	FM451定位模块， 3通道，含配置软件 CD
		94	6ES74521AH000AE0	FM452 电子凸轮控制器模块，含配置软件 CD
		95	6ES74533AH000AE0	FM453，用于带伺服和步进电机的定位（3通道），含配置软件 CD
		96	6ES74550VS000AE0	FM 455 C 控制模块， 16 通道，CONT.8/16 AI + 16 DI + 16 AO
		97	6ES74551VS000AE0	FM 455 S 控制模块， 16 通道，步进和脉冲8/16 AI + 16 DI + 32DO
SIMATIC S7-400 主机架扩展部件	发送器接口模块	98	6ES74600AA010AB0	IM460-0发送器接口模块
		99	6ES74601BA010AB0	IMF460-1发送器接口模块
		100	6ES74603AA010AB0	IMF460-3发送器接口模块，最远102米
		101	6ES74632AA000AA0	IM463-2发送器接口模块，用于借助IM314连接到S5扩展模块，最远600米
	接收器接口模块	102	6ES74610AA010AA0	IM 461-0接收器接口模块
		103	6ES74611BA010AA0	IM 461-1接收器接口模块
		104	6ES74613AA010AA0	IM 461-3接收器接口模块，最远102米，K总线
	终端模块	105	6ES74610AA007AA0	终端模块，用于IM 461模块
	终端模块	106	6ES74613AA007AA0	终端模块，用于IM 461-3模块
	IM电缆	107	6ES74681AH500AA0	IM电缆，带K总线，0.75 M
		108	6ES74681BB500AA0	IM电缆，带K总线，1.5 M
		109	6ES74681BF000AA0	IM电缆，带K总线，5 M
		110	6ES74681CB000AA0	IM电缆，带K总线，10 M
		111	6ES74681CC500AA0	IM电缆，带K总线，25 M
		112	6ES74681CF000AA0	IM电缆，带K总线，50 M
		113	6ES74681DB000AA0	IM电缆，带K总线，100 M
		114	6ES74683AH500AA0	IM电缆，带PS传送，无K总线，0.75 M
		115	6ES74683BB500AA0	IM电缆，带PS传送，无K总线，1.5 M
SIMATIC S7-400 专用配件	前连接器	116	6ES74921AL000AA0	48针前连接器，螺钉型
		117	6ES74921AL001AB0	48针前连接器，螺钉型，84个/包
		118	6ES74921BL000AA0	48针前连接器，弹簧型
		119	6ES74921CL000AA0	48针前连接器，卡接型
		120	6ES74921CL001AB0	48针前连接器，卡接型，84个/包
	标签纸	121	6ES74922AX000AA0	10 DIN A4 标签纸，颜色：浅色，4个标签条/张，用于信号模块
		122	6ES74922BX000AA0	10 DIN A4 标签纸，颜色：粉红色，4个标签条/张，用于信号模块
		123	6ES74922CX000AA0	10 DIN A4 标签纸，颜色：黄色，4个标签条/张，用于信号模块
		124	6ES74922DX000AA0	10 DIN A4 标签纸，颜色：红色，4个标签条/张，用于信号模块
	接口模块	125	6ES79631AA100AA0	带有RS232接口的IF963-RS232接口模块，用于从CP441-AA05到CP441的点对点连接
		126	6ES79632AA100AA0	带有TTY接口的IF963-TTY接口模块，用于从CP441-AA05到CP441的点对点连接
		127	6ES79633AA100AA0	带有RS422/RS485接口的IF963-X27接口模块，用于从CP441AA05到CP441的点对点连接
	电源插头	128	6ES74900AA000AA0	电源插头，用于 PS405 4A/10A/20A
	电源插头	129	6ES74900AB000AA0	电源插头，用于 PS407 4A/10A/20A
	其他	130	6ES74901AA000AA0	槽盖，用于子机架UR，CR和ER，10片包装
		131	6ES74901BA000AA0	接线端子，用于模块，6片/包
		132	6ES74921XL000AA0	模板前防护盖套件，用于单槽 S7-400 CPU和FM模块，包括1个短型，1个中型和1个全长型
		133	6ES74922XL000AA0	前防护盖，用于I/O连接器，5片/包
		134	6ES74922XX000AA0	覆盖箔，用于信号模块标签条，10片/包
		135	A5E00753961	SIMATIC S7-400备份电池盒（不含电池）
		136	6ES79731HD100AA0	熔断器备件，用于数字量输出模块 6ES7422-5EH00-0AB0
		137	6ES79642AA040AB0	IF964-DP主站接口模块，用于S7-400控制器扩展DP端口
		138	6ES71971LB000XA0	SIMATIC S7，Y-耦合器，用于构建 Y-LINK，用于冗余控制器
		139	6ES76547HY000XA0	SIMATIC S7，总线单元，用于集成AY 耦合器，包括盖，用于总线单元

产品特点

　 S7-400PLC采用模块化无风扇的设计，可靠耐用，同时可以选用多种级别(功能逐步升级)的CPU，并配有多种通用功能的模板，这使用户能根据需要组合成不同的专用系统。当控制系统规模扩大或升级时，只要适当地增加一些模板，便能使系统升级和充分满足需要。

　　功能强大的PLC，与西门子S7-300系列PLC类似，适用于中高性能控制领域

　　解决方案满足最复杂的任务要求

　　功能分级的CPU以及种类齐全的模板，总能为其自动化任务找到最佳的解决方案

　　实现分布式系统和扩展通讯能力都很简便，组成系统灵活自如

　　用户友好性强，操作简单，免风扇设计

　　随着应用的扩大，系统扩展无任何问题

产品应用

　　SIMATICS7-400是用于中、高档性能范围的可编程序控制器。

　　模块化及无风扇的设计，坚固耐用，容易扩展和广泛的通讯能力，容易实现的分布式结构以及用户友好的操作使SIMATICS7-400成为中、高档性能控制领域中首选的理想解决方案。

　　SIMATICS7-400的应用领域包括:

　　通用机械工程，汽车工业，立体仓库

　　机床与工具，过程控制，控制技术与仪表，纺织机械，包装机械，控制设备制造，专用机械

　　S7-400系列PLC的功能逐步升级的多种级别的CPU，带有各种用户友好功能的种类齐全的功能模板，使用户能够构成最佳的解决方案，满足自动化的任务要求。当控制任务变得更加复杂时，任何时候控制系统都可以逐步升级，而不必过多的添加额外的模板。

　　在自动化技术的许多领域中，对自动化系统的可用性(从而故障安全性)的需求在不断提高。在许多领域中，设备停机会产生极高的成本。此时，只有冗余系统才能满足可用性要求。

产品优势

　　S7-400：
　　中、高端性能的功能强大的 PLC，具有模块化结构和免风扇的设计。

　　S7-400H：
　　采用冗余设计的容错自动化系统，适用于故障安全型应用。

　　S7-400F/FH：
　　采用冗余设计的故障安全自动化系统，也具备高可用性。

　　S7-400
　　S7-400 自动化系统采用模块化设计。它拥有丰富的模块，这些模块可进行各种组合。

　　系统包含下列组件：
　　电源模块 (PS)：
　　用于将 SIMATIC S7-400 连接到 120/230 V AC 或 24 V DC 电源电压。

　　CPU：
　　配有集成 PROFIBUS DP 接口的不同 CPU 具有不同性能范围。根据具体型号，这些 CPU 也可以带有集成 PROFINET 接口。使用 PROFIBUS接口，最多可以连接 125 个PROFIBUS DP 从站。可以将最多 256 个 PROFINET IO 设备连接到 PROFINET 接口。SIMATIC S7-400 的所有 CPU 均可处理极大型的配置。此外，在一个中央控制器中的多重计算模式下，多个 CPU 可以协同工作以提高性能。这些 CPU 处理速度快且具有确定性响应时间，可实现较短机器循环时间。

　　用于数字量 (DI/DO) 和模拟量 (AI/AO) 输入/输出的信号模块 (SM)

　　通信处理器 (CP)，例如，用于总线连接和端到点连接

　　功能模块 (FM)：
　　用于完成计数、定位和凸轮控制等要求苛刻的任务的专业模块。

　　根据具体要求，也可使用下列模块：

　　接口模块 (IM)：
　　用于连接中央控制器和扩展单元。SIMATIC S7-400 的中央控制器可带有最多 21 个扩展单元运行。

　　SIMATIC S5 模块：
　　在相关 SIMATIC S5 扩展单元中，可以寻址 SIMATIC S5-115U/-135U/-155U 的所有输入/输出模块。此外，在 S5 EU 或者直接在 CC 中(使用适配器)都可以使用 SIMATIC S5 的特定 IP 和 WF 模块。

　　S7-400的接地
　　1、不得将接地连到建筑地上，如连到建筑地上没任何效果，尽快拆除。

　　2、最好单独打接地极、放接地线，如条件不具备，可连接到电气地上，但要保证电气接地电阻≤4Ω。

　　3、柜体最好悬浮，即柜体与底座之间铺设绝缘皮，不要与建筑地搭接。

　　4、屏蔽线层到接地排尽量短，不要变成一个长长的猪尾巴。老外屏蔽层接地的做法通常是线缆绝缘层环剥露出屏蔽网用钢卡子压至接地铜排上。

　　另外如柜内多个直流24v电源要将其24v-连到一起。

扩展模块

　　机架

　　1 6ES7 401-1DA01-0AA0 CR3，4槽经济型

　　2 6ES7 400-1TA01-0AA0 UR1，18槽

　　3 6ES7 400-1JA01-0AA0 UR2，9槽

　　4 6ES7 401-2TA01-0AA0 CR2，18槽，分割

　　5 6ES7 400-2JA00-0AA0 CR2，2×9槽

　　6 6ES7 403-1TA01-0AA0 ER1，18槽，只能插信号模板

　　7 6ES7 403-1JA01-0AA0 ER2，9槽，只能插信号模板

　　电源

　　8 6ES7 405-0DA01-0AA0 PS 405，24VDC;4A

　　9 6ES7 405-0KA01-0AA0 PS 405，10A，DC 24/48/60

　　10 6ES7 405-0KR00-0AA0 PS 405，10A，支持冗余/宽槽

　　11 6ES7 405-0RA01-0AA0 PS 405，20A，宽槽

　　12 6ES7 407-0DA01-0AA0 PS 407 AC 115/230V;4A

　　13 6ES7 407-0KA01-0AA0 PS 407 AC 115/230V;10A

　　14 6ES7 407-0KR00-0AA0 PS 407 AC 115/230V;10A 支持冗余

　　15 6ES7 407-0RA01-0AA0 PS 407，20A 宽槽

　　S7-400 CPU

　　16 6ES7 412-1XF04-0AB0 CPU 412-1，144KB，100ns

　　17 6ES7 412-2XG04-0AB0 CPU 412-2，256KB，100ns

　　18 6ES7 414-2XG04-0AB0 CPU 414-2，512KB，60ns

　　19 6ES7 414-3XJ04-0AB0 CPU 414-3，1.4MKB，60ns

　　20 6ES7 416-2XK04-0AB0 CPU 416-2，2.8MB，40ns

　　21 6ES7 416-3XL04-0AB0 CPU 416-3，5.6MB，40ns

　　22 6ES7 417-4XL04-0AB0 CPU 417-4，20MB，30ns

　　23 6ES7 955-2AL00-0AA0 2×2MB，memory expansion

　　24 6ES7 955-2AM00-0AA0 2×4MB，memory expansion

　　数字量输入模板SM 421/SM 422

　　35 6ES7 421-1BL01-0AA0 SM 421数字量输入模块光隔离，32 DI，24VDC

　　36 6ES7 421-1EL00-0AA0 SM 421数字量输入模块浮点式，32 DI，120VAC

　　37 6ES7 421-1FH00-0AA0 SM 421数字量输入模块光隔离，16 DI，120/230VAC

　　38 6ES7 421-1FH20-0AA0 SM 421数字量输入模块光隔离，16 DI，120/230VAC输入PERIEC 1131-2型号2

　　39 6ES7 421-5EH00-0AA0 SM 421数字量输出16 DI，120VAC光隔离，带1公用点

　　40 6ES7 421-7DH00-0AB0 SM 421数字量输入模块光隔离，16 DI，24-60VAC，报警，诊断

　　41 6ES7 422-0XX00-7AA0 备件熔断器盖用于数字量输出模块SM 422 AC每组4件

　　42 6ES7 422-1BH11-0AA0 SM 422数字量输出模块光隔离，16DO 24VDC，2A

　　43 6ES7 422-1BL00-0AA0 SM 422数字量输出模块光隔离，32DO 24VDC，0.5A

　　44 6ES7 422-1FH00-0AA0 SM 422数字量输出模块光隔离，16DO 120/230VAC，2A

　　45 6ES7 422-1HH00-0AA0 SM 422数字量输出模块光隔离，16DO 5..230VAC，5A继电器

　　46 6ES7 422-5EH00-0AB0 SM 422数字量输出16 DO，20-120VAC，2A光隔离，1点/公用

　　47 6ES7 422-5EH10-0AB0 SM 422数字量输出模块光隔离，16DO 20-125VDC，1.5A带诊断8点/公用

　　48 6ES7 422-7BL00-0AB0 SM 422数字量输出模块光隔离，32DO 24VDC，0.5A带0.15MS输出延时诊断

　　模拟量输入输出模块

　　49 6ES7 431-0HH00-0AB0 SM 431模拟输入非隔离 16AI，分辨率13BITS+/-10V，+/-20MA，4-20MA 20 MS模块，更新版

　　50 6ES7 431-1KF00-0AB0 SM 431模拟量输入模块光隔离，8AI 13BIT分辨率，U/I.

　　51 6ES7 431-1KF10-0AB0 SM 431模拟量输入模块光隔离，8AI 14BIT分辨率，U/I./THERMOEL/PT100

　　52 6ES7 431-1KF20-0AB0 SM 431模拟量输入模块光隔离，8AI 14BIT分辨率，U/I. 0.416MS扫描计时

　　53 6ES7 431-7KF00-0AB0 SM 431模拟输入8AI;16BIT分辨率U/I/热电，光隔离1点/公用，诊断报警，20MS模块，更新版

　　54 6ES7 431-7KF00-6AA0 前连接器用于模块6ES7 431-7KF00-0AB0带温度基准带螺丝触点，20针式已包括在模块供货范围中

　　55 6ES7 431-7KF10-0AB0 SM 431模拟输入8AI;16BIT分辨率电阻/PT100/N100，光隔离，诊断报警，20MS模块，更新版

　　56 6ES7 431-7QH00-0AB0 SM 431模拟输入模块光隔离，16AI 16BIT分辨率，U/I./热电/PT100 报警，诊断

　　57 6ES7 432-1HF00-0AB0 SM 432模拟输出模块光隔离，8AO 13BIT分辨率，U/I.

　　接口模块

　　58 6ES7 460-0AA00-0AB0 IM 460-0发送器接口模块，用于集中式连接无PS输送带K总线

　　59 6ES7 460-0AA01-0AB0 IM 460-0发送器接口模块，用于集中式连接无PS输送带K总线

　　60 6ES7 460-1BA00-0AB0 IM 460-1发送器接口模块，用于集中式连接无PS输送无K总线

　　61 6ES7 460-1BA01-0AB0 IM 460-1发送器接口模块，用于集中式连接无PS输送无K总线

　　62 6ES7 460-3AA00-0AB0 IM 460-3发送器接口模块，用于集中式连接-102M，带K总线

　　63 6ES7 460-3AA01-0AB0 IM 460-3发送器接口模块，用于集中式连接-102M，带K总线

　　64 6ES7 461-0AA00-0AA0 IM 461-0发送器接口模块，用于集中式连接无PS输送，带K总线

　　65 6ES7 461-0AA00-7AA0 终端用于IM 461接收器接口模块

　　66 6ES7 461-0AA01-0AA0 IM 461-0接收器接口模块，用于集中式连接无PS输送，带K总线

　　67 6ES7 461-1BA00-0AA0 IM 461-1接收器接口模块，用于集中式连接带PS输送，无K总线

　　68 6ES7 461-1BA00-7AA0 终端用于IM 461-1接收器接口模块

　　69 6ES7 461-1BA01-0AA0 IM 461-1接收器接口模块，用于集中式连接带PS输送，无K总线

　　70 6ES7 461-3AA00-0AA0 IM 461-3接收器接口模块，分布式连接达120M，带K总线

　　71 6ES7 461-3AA00-7AA0 终端用于接收器IM 461-3接口模块

　　72 6ES7 461-3AA01-0AA0 IM 461-3接收器接口模块，用于分布式连接至120M，带K总线

　　73 6ES7 461-4AA00-7AA0 TERMINAT用于接收器IM461-4接口模块

　　74 6ES7 461-4AA01-0AA0 IM 461-4接收器接口模块，用于分布式连接-600M，无K总线

　　75 6ES7 463-2AA00-0AA0 IM 463-2发送器接口模块，用于分布式连接至SIMATIC S5扩展模块经由IM314，达600M

　　76 6ES7 468-1AH50-0AA0 IM电缆，带K总线，0.75M

　　77 6ES7 468-1BB50-0AA0 IM电缆，带K总线，1.5M

　　78 6ES7 468-1BF00-0AA0 IM电缆，带K总线，5M

　　79 6ES7 468-1CB00-0AA0 IM电缆，带K总线，10M

　　80 6ES7 468-1CC50-0AA0 IM电缆，带K总线，25M

　　81 6ES7 468-1CF00-0AA0 IM电缆，带K总线，50M

　　82 6ES7 468-1DB00-0AA0 IM电缆，带K总线，100M

　　83 6ES7 468-3AH50-0AA0 IM电缆，带PS传送，无K总线，0.75M

　　84 6ES7 468-3BB50-0AA0 IM电缆，带PS传送，无K总线，1.5M

　　通讯处理器

　　85 6ES7 440-1CS00-0YE0 CP440，PtP-串行通讯，1个通道，RS422/485，适宜传输中小量数据

　　86 6ES7 441-1AA03-0AE0 CP441-1，PtP-串行通讯，1个通道，支持3964R，ASCⅡ协议及打印机

　　87 6ES7 441-2AA04-0AE0 CP441-2，PtP-串行通讯，2个通道，支持3964R，RK512，ASCⅡ协议及打印机

　　CP341/CP441-2

　　88 6GK7 443-5FX02-0XE0 CP443-5基本型，PROFIBUS FMS

　　89 6GK7 443-5DX04-0XE0 CP443-5扩展型，PROFIBUS DP

　　90 6GK7 443-1EX11-0XE0 CP443-1以太网，ISO，TCP/IP

　　91 6GK7 443-1EX40-0XE0 CP443-1高级以太网处理器，ISO，TCP/IP，UDP，TCP，S7-通讯

　　92 6GK7 443-1GX11-0XE0 CP443-1 IT，以太网，ISO，TCP/IP

　　93 6ES7 444-1MX00-0XE0 CP444 MAP，以太网，MAP 3.0

　　功能模块

　　94 6ES7 450-1AP00-0AE0 FM 450高速计数模块500kHz：2通道

　　95 6ES7 451-3AL00-0AE0 FM 451，定位，rapid traverse/creep speed：3轴

　　96 6ES7 452-1AH00-0AE0 FM 452电子凸轮控制器：1通道

　　97 6ES7 453-3AH00-0AE0 FM 453，Pos，步进/伺服电机，3-Achsen

　　98 6ES7 455-0VS00-0AE0 FM 455C，控制模块，16-通道cont

　　99 6ES7 455-1VS00-0AE0 FM 455S，重复步进/脉冲

　　存储卡

　　100 6ES7 952-0KF00-0AA0 Flash EPROM 64KB

　　101 6ES7 952-0KH00-0AA0 Flash EPROM 256KB

　　102 6ES7 952-1KK00-0AA0 Flash EPROM 1MB

　　103 6ES7 952-1KL00-0AA0 Flash EPROM 2MB

　　104 6ES7 952-1KM00-0AA0 Flash EPROM 4MB

　　105 6ES7 952-1KP00-0AA0 Flash EPROM 8MB

　　106 6ES7 952-1KS00-0AA0 Flash EPROM 16MB

　　107 6ES7 952-1KT00-0AA0 Flash EPROM 32MB

　　108 6ES7 952-1KY00-0AA0 Flash EPROM 64MB

　　109 6ES7 952-0AF00-0AA0 RAM 64KB

　　110 6ES7 952-1AH00-0AA0 RAM 256KB

　　111 6ES7 952-1AK00-0AA0 RAM 1MB

　　112 6ES7 952-1AL00-0AA0 RAM 2MB

　　113 6ES7 952-1AM00-0AA0 RAM 4MB

　　114 6ES7 952-1AP00-0AA0 RAM 8MB

　　115 6ES7 952-1AS00-0AA0 RAM 存储卡，用于S7-400，长型16M字节

　　其它

　　116 6ES7 971-0BA00 备用电池3.6V/1.9AH用于PS 405 4A/10A/20A和PS 407 4A/10A/20A

　　117 6ES7 971-1AA00-0AA0 备用电池(LI)3.6V/0.95AH，用于S7-300(CPU 313，314，315)和S5-90U

　　118 6ES7 492-1AL00-0AA0 前连接器

价格与承诺

西门子plc代理温馨提醒，具体价格是根据用户实际需求而决定的，同一型号的因的点数不一样，价格差距较大。

　　如需了解具体的价格，请拨打热线电话或联系在线客服，在确定具体配置后，会为您提供精准的价格明细。

　　我们承诺：为您服务是我们的责任，您的满意是我们的追求!

　　1、质量保证，符合有关质量法的要求;

　　2、时间保证，在指定的时间内按实完成;

　　3、售后服务，及时提供后续技术支持，帮助解决技术上的疑难疑惑和退换货等;

此文关键字：西门子plc,三菱plc,组态软件,欧姆龙plc,plc控制系统,过程控制,工业控制

声明：本内容来自德轩科技整理编辑，如本介绍有数据出入等错误问题，麻烦您及时联系本站，我们会尽快处理。
标题：西门子S7-400系列PLC可编程逻辑控制器CPU中央处理器6ES7412-2EK06-0AB0 地址： http://xadxzdhkj.com/ximenziS7400/111.html

联系我们西安德轩自动化科技有限公司: 联系人：徐先生

联系电话：13468654091

座机：86-029-89287887

传真：86-029-89287887

邮箱：714062437@qq.com

在线留言西安德轩自动化科技有限公司

相关新闻: 西门子plc的程序结构及子程序如何调用?; plc控制系统以及人机界面的设计应注意那些方面的事项？; 西门子plc与步进电机在数控铣床中的控制系统; 西门子plc控制系统在防爆行业的应用; 倍福PLC功能块的使用; 永宏PLC的压缩式垃圾车电气plc控制系统; 罗克韦尔plc rslogix5000通讯协议在炼钢转炉升级改造应用; 西门子plc通讯网络监控系统维护

用户名：
联系电话：
在线QQ：
电子邮箱：
内容：

当前位置： 首页 >> 产品中心 >> 西门子PLC >> 西门子S7-400 >
