西门子S7-300PLC是钢厂污水处理系统中常用到的污水处理plc控制系统,几乎所有钢厂的生产过程都需要水。水用于冷却设备部件，产品，副产品和其他介质，如润滑油等。它还用于洗涤产品或含有烟尘，在钢板表面剥离氧化铁皮，制粒冶金渣和输送材料，制备酸洗液和乳液等。溶液，以及蒸汽等的生产。对水的需求相对较大，迫切需要自动化。使用自动plc控制系统的钢铁厂的水回收率约为95%，个别工厂甚至高达97%~98%。

　　在钢铁厂节水的主要方法是:

　　1提高水的循环利用率。

　　2增加中水回用量，根据不同水质设备的不同水质要求，根据水质要求水平，反复使用。

　　3改革冷却过程。在冶金炉中使用汽化冷却不仅可以节约用水，还可以延长冷却部件的使用寿命，并全面利用余热。

　　4不使用水或更少水的生产过程，如使用干淬火，干法除尘而不是湿式除尘的焦化厂，可以节约用水。

　　5加强管理和维护，消除漏水和浪费，安装测量仪器和调节控制装置，控制用水量。

　　由于某些原因，钢铁厂的水处理过程无法公布。本文将重点介绍电气控制部分。

　　一、工艺流程图

　　钢厂水处理工艺流程图如下：

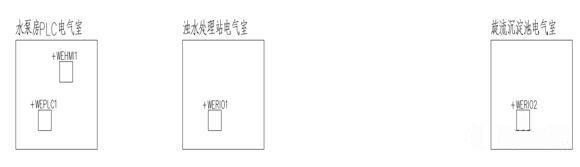

　　二、电气柜的分布图

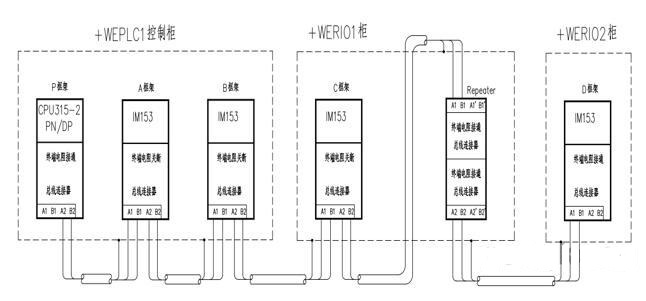

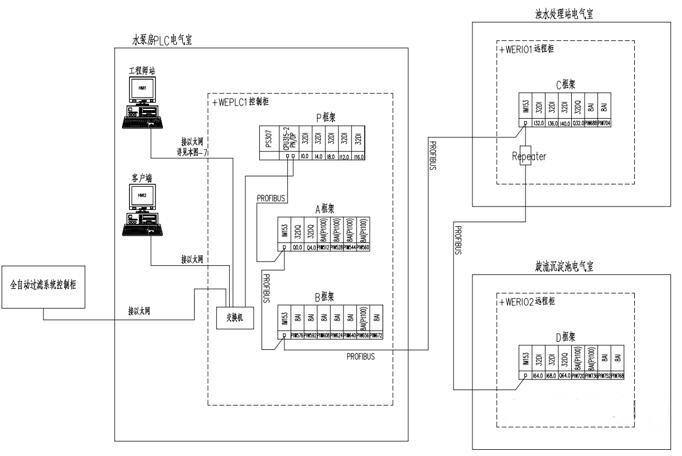

　　PROFIBUS网络接线图

　　P帧是主站，A，B，C和D是子站，并且中继器中继器(REPEATER)是网络物理层之上的连接设备。适用于两种相同类型网络的互连。主要功能是通过重传或转发数据信号来增加网络传输的距离。

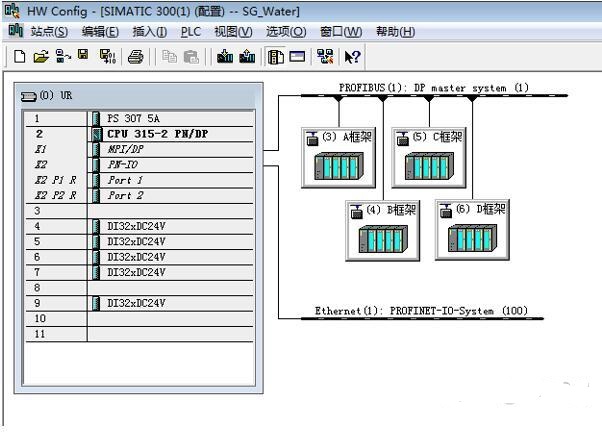

　　西门子plc系统配置图　　

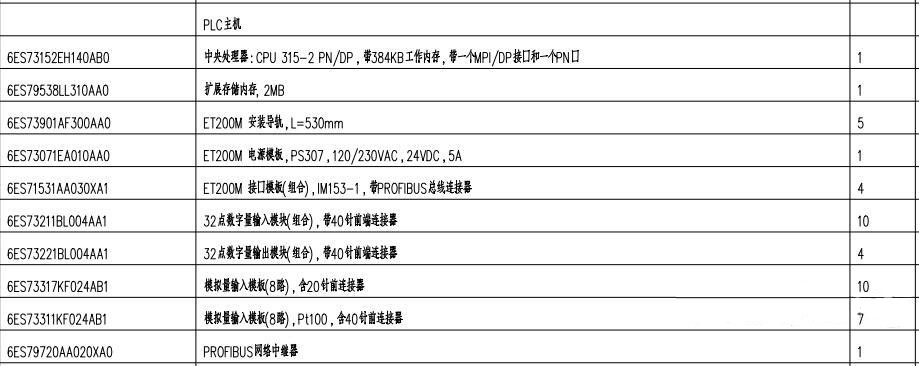

　　三、部分电气元件

　　1)西门子S7-300PLC主机

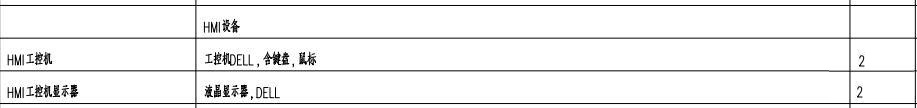

　　2)HMI设备

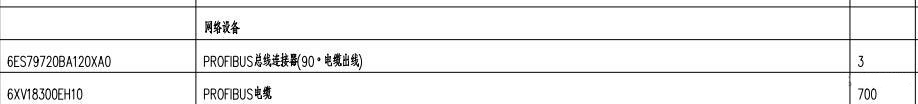

　　3)网络设备

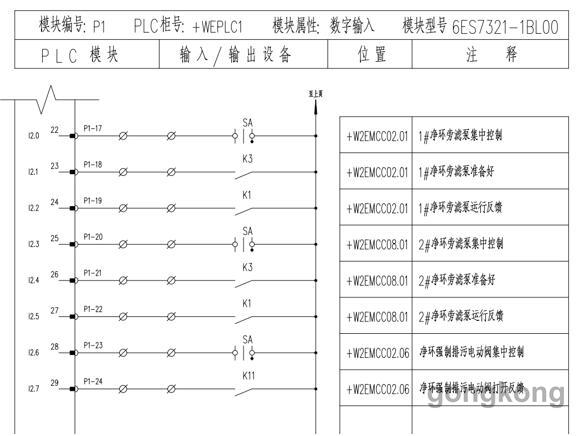

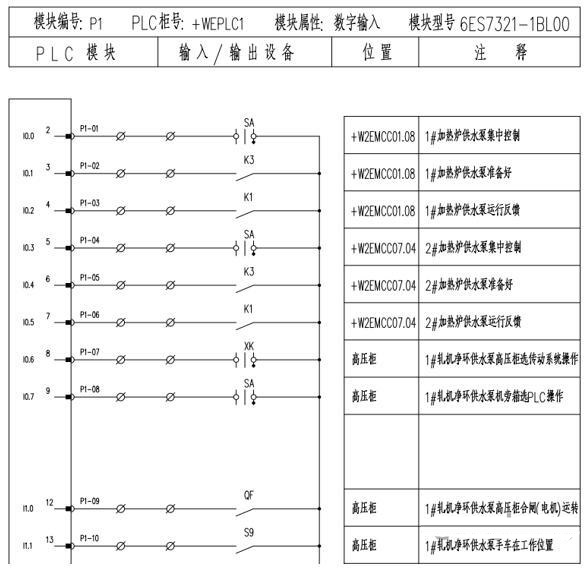

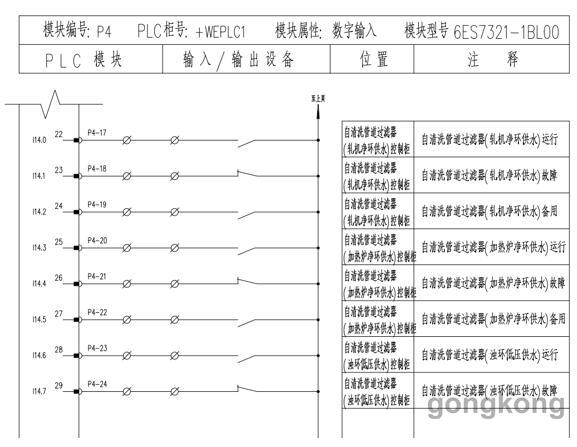

　　四、部分西门子S7-300PLC电气图纸

　　五、现场部分程序

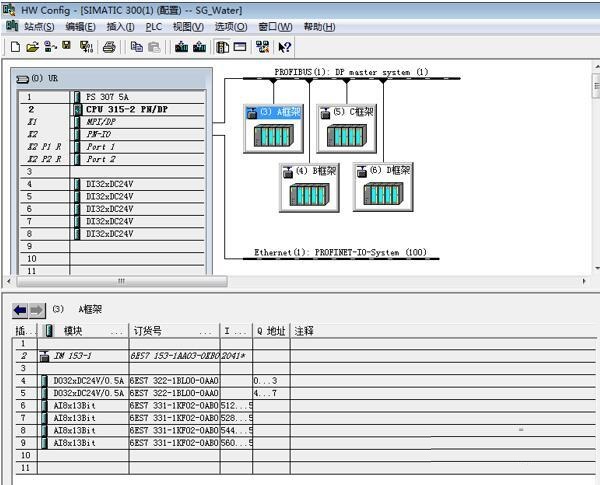

　　现场PROFIBUS现场配置，可以直接在触摸屏上显示主站的配置，当用鼠标点击变电站时，也会显示变电站的配置

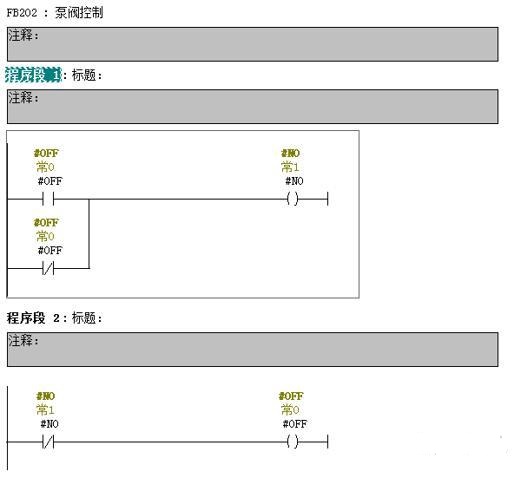

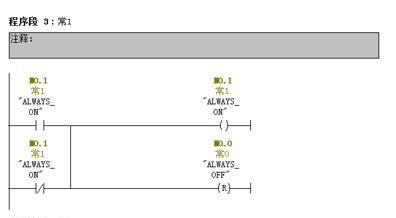

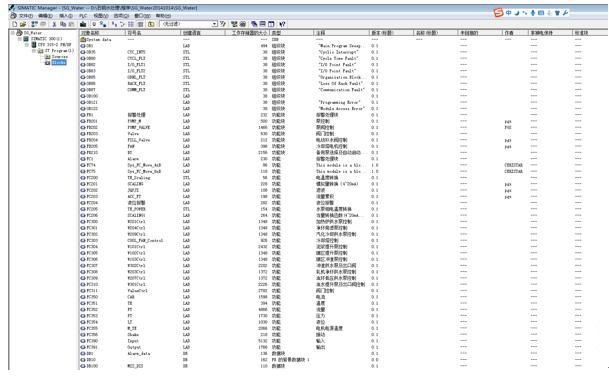

　　部分组织块，功能块等

　　调试过程中遇到的问题及解决办法：

　　根据水处理过程完成图纸和程序。后来，现场程序根据实际情况进行了修改，但当时最麻烦的问题是DP网络配置问题，而DP站根本无法通信，即通信距离。更远的地方，我需要逐个查看插头，直到我发现原来最后一个工作站的DP连接器的DIP开关没有为OFF-ON，并且拨号开关从OFF移到ON。沟通顺畅。沟通已开启。

　　六、总结

　　该项目选择西门子S7-300PLC S7-315PN/DP型号的原因，它有两个接口，支持PROFIBUS和以太网通讯协议，DP接口连接到水处理系统的变电站，PN接口可以通过开关和中型控制室主机。如果大家有这方面需求,请咨询容感电气,欢迎来电。
