在德轩科技的西门子plc接线图自动化项目中，控制中心系统应实时监控远程ABB变频器与西门子plc通讯的输出频率以及变频器的工作状态和状态信息，并实现远程控制的启动和停止。变频器和反向旋转并设置逆变器。在紧急情况下，控制中心可以远程启动和停止变频器，以确保设备正常运行。工业自动化plc控制系统可编程控制器采用西门子plc编程软件,西门子plc控制器支持PROFIBUS DP协议，ABB变频器ac580支持Modbus RTU/RS485协议通讯，为Modbus RTU从站。

　　解决方案

　　　由于ABB变频器在正常运行期间支持ModbusRTU协议，因此作为ModbusRTU从站，监控中心系统Siemens 300PLC支持PROFIBUSDP协议。作为DP主站，两种协议不同，因此不能直接通信数据通信，需要第三方协议转换模块。为了实现不同协议之间的数据交换。本案例使用通用串口到西门子plc的PROFIBUSDP网关，实现了ModbusRTU协议到PROFIBUSDP协议的转换，实现了人机界面中心系统的实时监控和控制。 ABB通过西门子300PLC。变频器的输出频率，启停和正反参数确保监控中心系统远程监控ABB变频器的状态，并控制变频器的启动和停止。

　　在组态软件中的配置

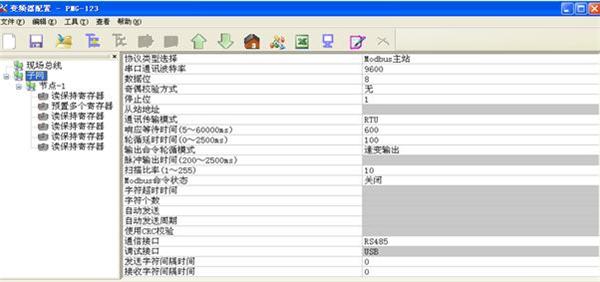

　　　1.因为ABB变频器设置为Modbus RTU从站设备，因此PROFIBUS DP应配置为Modbus主站：

　　2.配置参数说明

　　寄存器起始地址：从站设备中寄存器的地址;

　　存储器映射起始地址(十六进制：映射在网关存储器中的Modbus侧数据的地址范围;输入区域：0x0000 -0x00F3(输入区域是存储在Modbus从站设备中的数据。存储在Modbus从站设备中的数据从输入区域的0000开始，并映射到DP输入区域。存储器映射的0字节地址对应到DP输入区的INPUT数据块的I的起始地址。);输出区：0x4000-0x40F3(输出区是从DP输出区输出到Modbus侧的数据。

　　3。读取ABB变频器的正向和反向状态

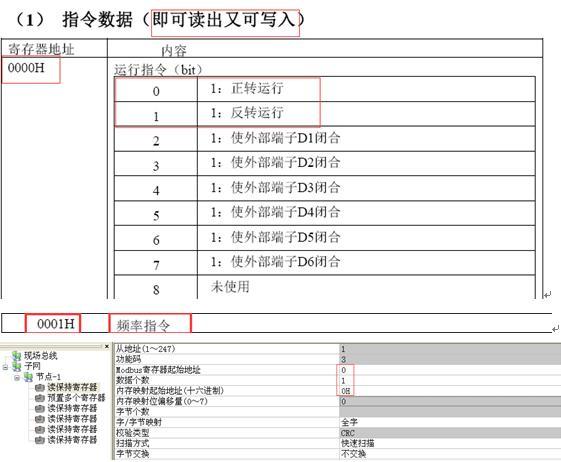

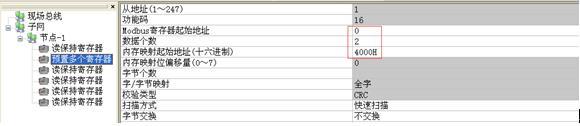

　　4。控制ABB变频器的正/反和频率设置

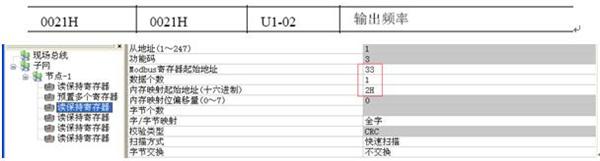

　　5.读取ABB变频器的频率

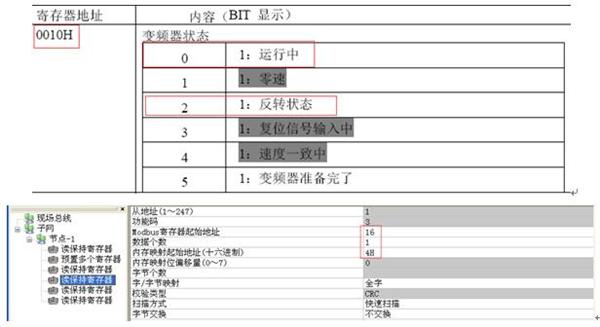

　　6 。阅读ABB变频器的状态

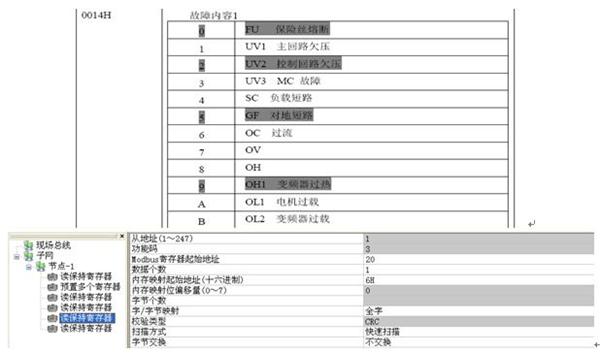

　　7.读出ABB变频器的故障

　　总结:

　　采用陕西容感电气有限公司现有西门子s7-300plc实现对ABB变频器输出频率的远程监控，西门子plc接线图能直观表达启动和停止以及正反转原理，保证系统的正常运行并满足自动化项目的需求,如有这方面的任何问题和帮助,请咨询容感电气,欢迎来电。
